Электропотенциальный трещиномер 281М-С комплект «Максимум» производства НПП «Машпроект» — это расширенная профессиональная комплектация высокоточного портативного прибора для измерения глубины дефектов в виде трещин на поверхности деталей из металлов. Комплект включает все три типа преобразователей, меры моделей дефектов и специализированное оборудование для подготовки поверхности.
Электропотенциальный трещиномер 281М-С комплект «Максимум»
Электропотенциальный трещиномер 281М-С комплект «Максимум» производства НПП «Машпроект» — это расширенная профессиональная комплектация высокоточного портативного прибора для измерения глубины дефектов в виде трещин на поверхности деталей из металлов. Комплект включает все три типа преобразователей, меры моделей дефектов и специализированное оборудование для подготовки поверхности.
Прибор обеспечивает измерение глубины трещин, выходящих на поверхность изделий из ферромагнитных, неферромагнитных материалов, алюминия, меди, чугуна и титана. В трещиномере реализуется электропотенциальный метод на переменном токе (частота 1 кГц), позволяющий оперативно и точно измерить глубину трещины от 0,5 до 100 мм.
КОМПЛЕКТАЦИЯ «МАКСИМУМ» — ПОЛНЫЙ НАБОР ДЛЯ ЛЮБЫХ ЗАДАЧ!
ВНЕСЕН В ГОСРЕЕСТР СИ РФ №92789-24 • СООТВЕТСТВИЕ ТР ТС 020/2011

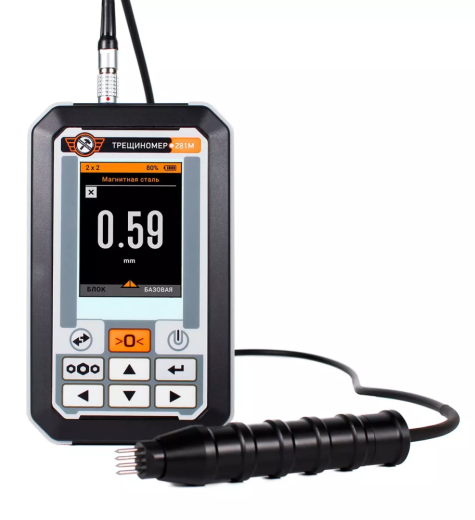

Полный комплект трещиномера 281М-С «Максимум» в специализированном кейсе
Что входит в комплект «Максимум»
- Преобразователь «1х4» — наиболее универсальный, для основной массы задач контроля
- Преобразователь «2х2» — для работы в труднодоступных местах (тонкие валы, галтельные переходы)
- Преобразователь «3+1» — с выносным токовым электродом для контроля глубоких трещин в ферромагнитных материалах
- Меры моделей дефектов КО-281 для точной калибровки и проверки прибора
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия
- Ударопрочный специализированный кейс для безопасной транспортировки и хранения всего комплекта
- Чехол и манжета для закрепления прибора на груди или руке оператора
Типовые объекты контроля
- Валы, валки, прокатные станы
- Трубы, трубопроводы, нефте-газопроводы
- Сосуды давления
- Объекты энергетического производства
- Детали конструкций, машин и механизмов
Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитопорошковым, вихретоковым, капиллярным и другими.
Ключевые преимущества
- В памяти прибора имеются заводские шкалы на магнитные стали, аустенитные стали, алюминиевые сплавы, медь, чугун, титан
- Возможность создания дополнительных конфигураций и калибровок по образцам заказчика
- Яркий цветной дисплей с высоким контрастом
- Возможность организовать архив данных в виде именных блоков результатов измерений с передачей на ПК
- Установка границ контроля и цветовая сигнализация о выходе результата за эти границы
- Широкий диапазон показаний — от 0,5 до 100,0 мм
- Новый ударопрочный корпус с защитой от попадания влаги
- Малое влияние электромагнитных свойств материала на результат измерения
- Подвижные подпружиненные электроды для измерений на криволинейных и неровных поверхностях
Преобразователи трещиномера 281М-С
В комплект «Максимум» входят все три типа преобразователей, что обеспечивает возможность контроля изделий любой конфигурации:
| Схема | Тип | Конструкция | Диапазон измерений | Особенности |
|---|---|---|---|---|
|
«1х4» | 4 электрода в 1 ряд | 0,5 – 30 мм | Наиболее универсальный. Штатный преобразователь. |
|
«2х2» | 4 электрода в 2 ряда | 0,5 – 20 мм | Труднодоступные места, тонкие валы, галтельные переходы, близкое расположение трещин. |
|
«3+1» | 3 электрода в ряд + 1 выносной токовый | 0,5 – 30 мм | Ферромагнитные материалы (стали, чугуны). Контроль глубоких трещин. |
Технические характеристики
Параметры измерений
Требования к изделию
Эксплуатационные характеристики
Порядок измерения глубины трещины
1) Перед каждым использованием прибора необходимо произвести проверку его работоспособности на контрольном образце КО-281, входящем в комплект.
2) Для обеспечения электрического контакта необходимо ОБЯЗАТЕЛЬНО зачистить на контрольном образце/изделии:
- область бездефектного участка (для снятия показаний «нуля»)
- контролируемую область трещины
Для подготовки поверхности рекомендуется использовать аккумуляторную шлифовальную машинку, входящую в комплект «Максимум».
На первом этапе производится измерение тока на бездефектном участке, расположенном в стороне от трещины.
- Преобразователями «1х4» и «2х2» — на свободном участке в стороне от трещины на расстоянии не менее 10 мм от ближайшего электрода.
- Первый токовый электрод преобразователя «3+1» — на расстоянии не менее 60 мм от трещины, а ближайший приемный — на расстоянии 10–15 мм.
Рекомендуется! Измерения по первому этапу производить несколько раз, чтобы убедиться в стабильности полученных показаний.
На втором этапе производится измерение глубины трещины — приемные электроды располагаются с двух сторон краев трещины. На экране прибора появится результат в миллиметрах.
Схема измерения глубины трещины электропотенциальным трещиномером 281М-С
Сравнение комплектаций поставки
| Составляющие комплекта | Базовый | Максимум |
|---|---|---|
| Электронный блок трещиномера 281М-С со встроенным аккумулятором | + | + |
| Преобразователь «1х4» (4 электрода в ряд) с кабелем | + | + |
| Преобразователь «2х2» (4 электрода в 2 ряда) с кабелем | + | |
| Преобразователь «3+1» (3+1 электрод) с кабелем | + | |
| Контрольный образец с имитацией трещин КМ-281 | + | + |
| Меры моделей дефектов КО-281 | + | |
| Зарядное устройство | + | + |
| Аккумуляторная шлифовальная машинка | + | |
| Чехол и манжета для закрепления прибора на груди (руке) | + | |
| Руководство по эксплуатации (совмещено с паспортом) | + | + |
| Кейс для переноски и хранения | + | + |
Полный комплект трещиномера 281М-С «Максимум» с тремя преобразователями и оборудованием
Документация
Руководство по эксплуатации 281М-С
Полное руководство пользователя по работе с электропотенциальным трещиномером 281М-С. Включает инструкции по калибровке, работе со всеми типами преобразователей и проведению измерений.
Скачать PDFСвидетельство об утверждении типа СИ РФ
Трещиномер 281М-С внесен в Государственный реестр средств измерений Российской Федерации под номером №92789-24. Соответствует требованиям ТР ТС 020/2011.
Перейти в реестр ФИФ ОЕИДополнительные материалы
