Электропотенциальный трещиномер 281М-М производства НПП «Машпроект» — это высокоточный портативный прибор для измерения глубины трещин, выходящих на поверхность изделий из различных металлов и сплавов (включая нержавейку, дюраль, титан), предварительно обнаруженных каким-либо другим методом.

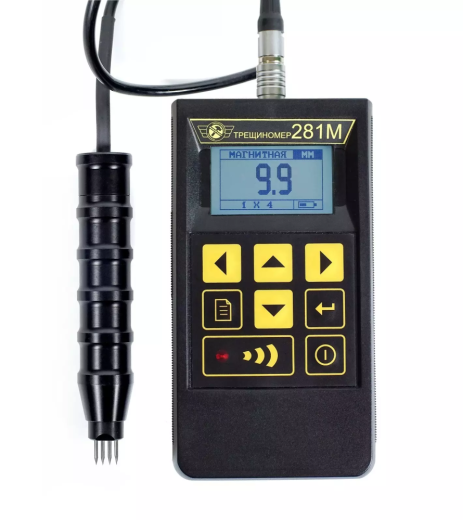

Электропотенциальный трещиномер 281М-М портативный
Электропотенциальный трещиномер 281М-М производства НПП «Машпроект» — это высокоточный портативный прибор для измерения глубины трещин, выходящих на поверхность изделий из различных металлов и сплавов (включая нержавейку, дюраль, титан), предварительно обнаруженных каким-либо другим методом.
В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и намного точнее определить глубину трещины, чем при традиционных методах контроля (ультразвуковом и вихретоковом).
ВНЕСЕН В ГОСРЕЕСТР СИ РФ №92789-24 • СООТВЕТСТВИЕ ТР ТС 020/2011
Комплект поставки электропотенциального трещиномера 281М-М
Видеообзор трещиномера 281М-М
Типовые объекты контроля
- Валы, валки, прокатные станы
- Трубы, трубопроводы, нефте-газопроводы
- Сосуды давления
- Объекты энергетического производства
- Детали конструкций, машин и механизмов
Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитопорошковым, вихретоковым, капиллярным и другими.
Ключевые преимущества
- Контроль изделий из ферромагнитных и неферромагнитных материалов
- В памяти прибора имеются шкалы на магнитные стали, аустенитные стали, алюминиевые сплавы
- Широкий диапазон показаний — от 0,5 до 100,0 мм
- Малое влияние электромагнитных свойств материала на результат измерения
- Преобразователи различной конструкции для контроля изделий самой сложной конфигурации
- Подвижные подпружиненные контактные электроды позволяют производить измерения на криволинейных поверхностях
- Интуитивный русско-язычный интерфейс по принципу «ВКЛЮЧИ И РАБОТАЙ»
- В комплект поставки входит контрольный образец с имитацией трещины
Преобразователи трещиномера 281М-М
| Схема | Тип | Конструкция | Диапазон показаний | Особенности |
|---|---|---|---|---|
|
«1х4» | 4 электрода размещены в 1 ряд | от 0,5 до 100 мм | Наиболее универсальный преобразователь. Входит в штатный комплект поставки. |
|
«2х2» | 4 электрода размещены в 2 ряда | от 0,5 до 100 мм | Для работы в труднодоступных местах (тонкие валы, галтельные переходы); работа на поверхности с близким расположением трещин. |
|
«3+1» | 3 электрода в ряд + 1 выносной токовый | от 0,5 до 100 мм | С выносным токовым электродом. Контроль изделий из ферромагнитных материалов (стали, чугуны). Чаще применяется для контроля глубоких трещин. |
Технические характеристики
Параметры измерений
Требования к изделию
Эксплуатационные характеристики
Порядок измерения глубины трещины
На первом этапе производится измерение тока, текущего на бездефектном участке, расположенном в стороне от трещины.
- Преобразователями «1х4» и «2х2» — на свободном участке изделия в стороне от трещины на расстоянии не менее 10 мм от ближайшего электрода.
- Первый токовый электрод преобразователя «3+1» — на расстоянии не менее 60 мм от трещины, а ближайший приемный электрод — на расстоянии 10–15 мм от трещины.
Рекомендуется! Измерения по первому этапу производить несколько раз, чтобы убедиться в стабильности полученных показаний.
На втором этапе производится собственно измерение глубины трещины, при этом приемные электроды располагаются с двух сторон краев трещины.
На экране прибора появится результат измерения глубины трещины в миллиметрах.

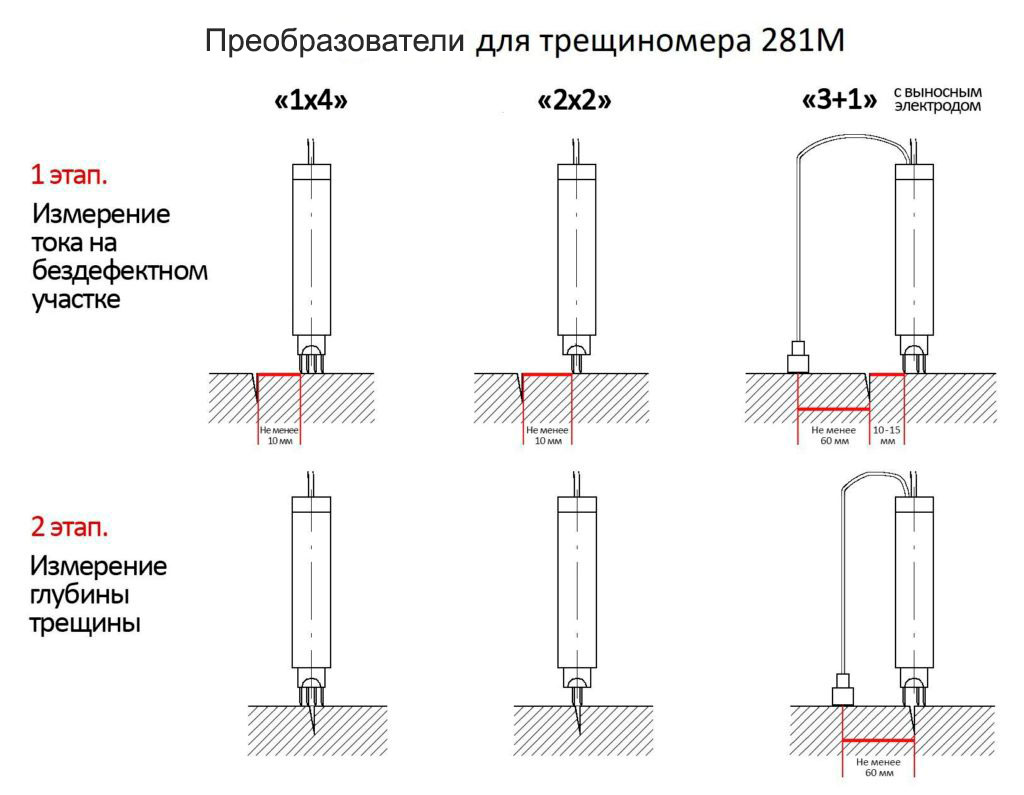

Схема измерения глубины трещины электропотенциальным трещиномером 281М-М
Комплект поставки
| Составляющие комплекта | Количество |
|---|---|
| Электронный блок трещиномера со встроенным аккумулятором | 1 шт. |
| Преобразователь «1х4» (4 электрода в ряд) с кабелем | 1 шт. |
| Контрольный образец с имитацией трещин КМ-281 | 1 шт. |
| Зарядное устройство | 1 шт. |
| Чехол и манжета для закрепления прибора на груди (руке) | 1 шт. |
| Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |
| Свидетельство о поверке* | 1 шт. |
| Кейс для переноски и хранения | 1 шт. |
* По требованию заказчика
Дополнительные принадлежности (приобретаются отдельно)
- Преобразователь «2х2» для работы в труднодоступных местах (галтельные переходы и т.д.)
- Преобразователь «3+1» с выносным токовым электродом для контроля глубоких трещин
- Меры моделей дефектов КО-281
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия
Документация
Руководство по эксплуатации
Полное руководство пользователя по работе с электропотенциальным трещиномером 281М-М. Включает инструкции по калибровке, работе с преобразователями и проведению измерений.
Скачать PDFСертификат об утверждении типа СИ РФ
Сертификат об утверждении типа средств измерений РФ на Меры моделей дефектов КО-281 для трещиномера 281М.
Просмотреть сертификатДополнительные материалы
