Трубопроводы пересекают огромные расстояния, организуя движение незаменимых ресурсов. Тем не менее, внутри этих запутанных сетей скрываются зловещие сущности, известные как «мертвые зоны». Согласно определению сайта Inspecteering.com: «Застойные зоны» — это участки контроля трубопровода, в которых редко наблюдается поток, но которые все равно подвергаются воздействию процесса, даже если они не отключены явно. В рамках эффективной программы управления целостностью активов необходимо внимательно следить за застойными зонами, поскольку они особенно подвержены загрязнению и коррозии». В этой статье подробно рассматриваются ультразвуковой контроль направленной волной (GWUT или GWT), в частности, новейшие высокочастотные УЗ-инструменты среднего диапазона (MRUT), которые преобразуют исследование даже самых компактных и неуловимых мертвых зон.
Контроль мертвых участков имеет решающее значение для обеспечения долгосрочной надежности трубопроводных систем и охватывает такие жизненно важные аспекты, как безопасность, обеспечение качества и защита окружающей среды. Регулирующие органы, в том числе HSE, API и EU-OSHA, излагают четкие рекомендации по обеспечению целостности трубопровода. Соблюдение этих стандартов является не только юридическим обязательством, но и ответственностью за благополучие сотрудников, окружающей среды и общества. Тем не менее, эти тупиковые участки уже давно представляют собой проблему для контроля.
Загадка «мертвых зон» трубопровода
Мертвые ветки, часто скрытые от глаз, представляют собой участки трубопроводов, которые ведут в никуда или используются нечасто. Они могут различаться по размеру и форме, от коротких ответвлений до удлиненных ветвей, и используются в различных отраслях промышленности. Исторически мертвые участки представляли собой повышенный риск из-за агрессивной коррозии, приводящей к ускоренному истончению стенок трубы. Контроль мертвых участков представляет собой сложную задачу из-за ограниченной доступности и непригодности традиционных методов контроля для этих замкнутых пространств, что потенциально может привести к неточностям и необнаруженным дефектам.
Недавний инцидент, связанный с локальной коррозией в тупике, привел к катастрофическому повреждению трубопровода, в результате которого произошел выброс легковоспламеняющегося материала. Несмотря на эти риски, им зачастую уделяется меньше внимания, чем магистральным трубам.
Долгая игра для коротких мертвых зон: преодоление ограничений контроля
Дефектоскоп Sonyks компании Eddyfi Technologies стало революционным методом неразрушающего контроля (NDT) для контроля трубопроводов. Эта технология предполагает передачу ультразвуковых волн по длине трубы, что позволяет обнаруживать коррозию и другие дефекты труб. Исторически технология направленных волн в первую очередь была ориентирована на длинные участки трубопроводов, поскольку более низкие диапазоны частот не подходили для более коротких участков труб.

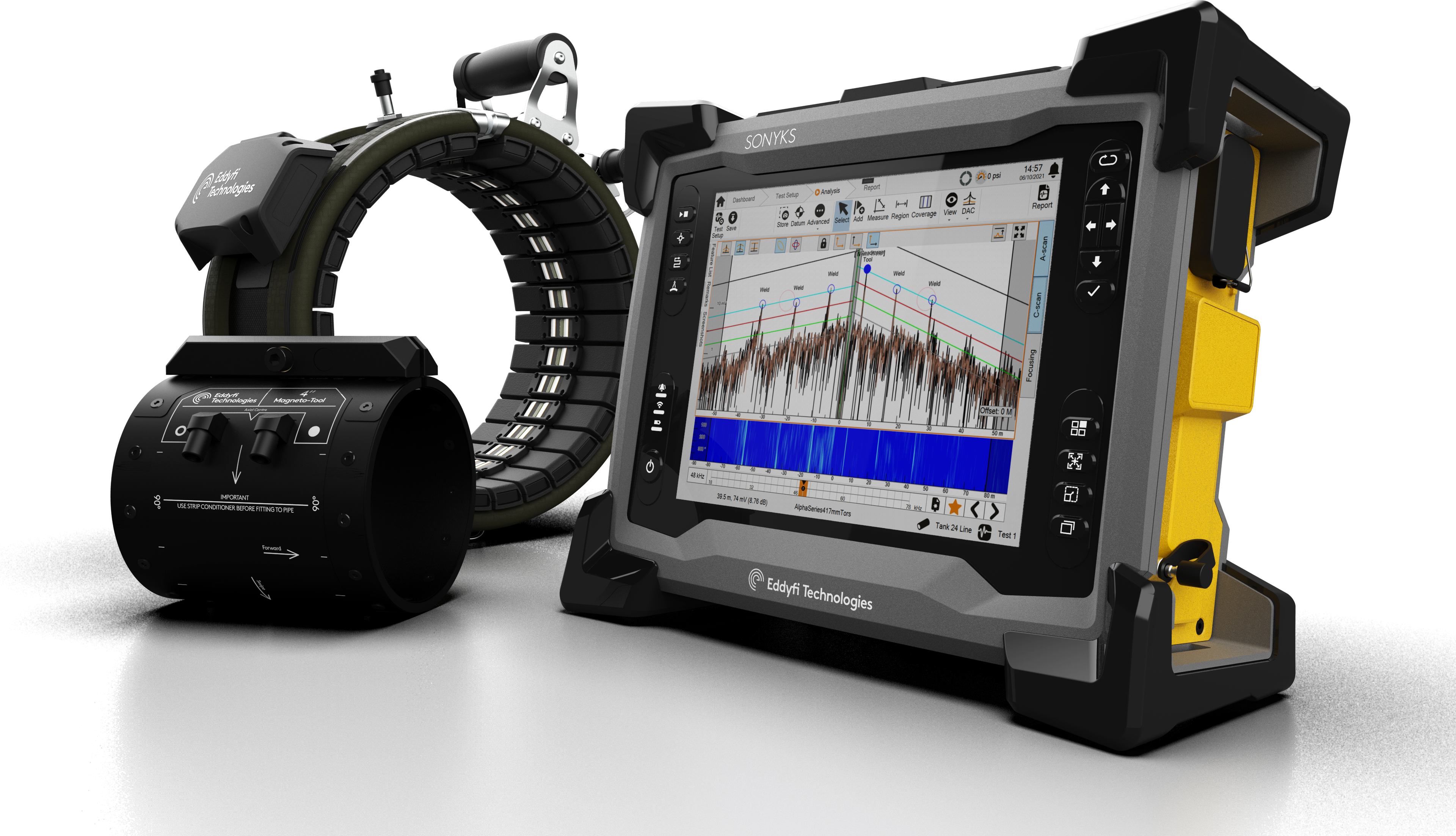

Рисунок 1: Система Sonyks для контроля трубопроводов
Проблема исследования коротких мертвых участков сохранялась из-за их ограниченной длины и ограниченного пространства для распространения волн. Традиционные инструменты с технологией GWT столкнулись с ограничениями, а используемые частоты привели к образованию мертвой зоны — области, прилегающей к датчикам, которую невозможно было проверить. Эта мертвая зона существенно повлияла на пригодность технологии направленных волн для труб меньшей длины.
Последние достижения в области технологий направленного волнового или ультразвукового контроля дальнего действия (LRUT) были сосредоточены на разработке высокочастотных инструментов, адаптируемых к ограниченному пространству коротких мертвых зон. Эти инструменты, впервые разработанные Eddyfi Technologies, используют более короткие волны, что повышает их эффективность при проверке даже самых ограниченных пространств. Использование более высоких частот не только уменьшает мертвую зону, но также улучшает разрешение и чувствительность. Узнайте, как MRUT применяется для контроля труб малого диаметра, здесь.
Преимущества высокочастотных инструментов: беспрецедентная точность
Новые высокочастотные магнитострикционные инструменты предлагают множество преимуществ при проверке коротких мертвых зон:
Ключевые преимущества
- Превосходная точность: эти инструменты превосходно обнаруживают небольшие дефекты и аномалии в ограниченном пространстве, повышая точность контроля.
- Повышенная безопасность: более точные проверки улучшают оценку рисков и предотвращение опасностей, особенно в отраслях, связанных с опасными материалами.
- Эффективность: проверка коротких тупиков теперь может проводиться более эффективно, что сокращает время простоя во время технического обслуживания и проверок.
- Экономия средств: своевременное устранение дефектов приводит к снижению затрат на ремонт и увеличению срока службы трубопровода.
Технические возможности Sonyks® для контроля мертвых зон
Основные возможности системы
Преимущества технологии
Решаемые проблемы
Экономические преимущества
Будущее контроля с использованием волноводной технологии для коротких мертвых участков
Благодаря более высокочастотным датчикам и передовым технологиям сбора данных оборудование Sonyks компании Eddyfi Technologies прокладывает путь к новой эре контроля трубопроводов небольшой длины. Эти инструменты становятся незаменимыми для отраслей, которые полагаются на безопасность и надежность своих трубопроводов.
Будьте на шаг впереди, записавшись на курс Академии Eddyfi, посвященные GWT методу контроля.
Итоговые выводы
Проверка коротких застойных участков, которая когда-то была сложной задачей, была революционизирована волновой системой Sonyks компании Eddyfi Technologies и ее новыми высокочастотными инструментами. Эти достижения обеспечивают безопасность и надежность трубопроводов, а также приводят к экономии затрат и более эффективному техническому обслуживанию.
Поскольку отрасли по-прежнему зависят от трубопроводов в своей работе, продолжающееся развитие и применение технологии направленных волн для контроля коротких тупиков останется критическим фактором в поддержании целостности и безопасности этих жизненно важных сетей.
Рисунок 2: Система Sonyks в промышленном применении
Технология направленных волн, представленная системой Sonyks, устраняет давние проблемы контроля мертвых зон. Высокочастотные MRUT-инструменты обеспечивают:
- Возможность контроля участков длиной от 0,5 метра
- Обнаружение потерь стенки до 1% от площади поперечного сечения
- Работу на трубах диаметром от 1 до 60 дюймов
- Контроль через изоляцию без ее удаления
- Одновременный контроль в обоих направлениях от точки установки
Сравнение с традиционными методами контроля
Традиционные методы контроля мертвых зон, такие как визуальный осмотр, ультразвуковая толщинометрия или рентгенография, имеют существенные ограничения при работе с труднодоступными участками. Технология направленных волн Sonyks предлагает комплексное решение:
Sonyks с высокочастотным MRUT
Традиционные методы
Ключевые области применения Sonyks®
Система Sonyks с высокочастотными MRUT-инструментами находит применение в различных отраслях промышленности:
Основные области применения
- Нефтегазовая промышленность: контроль технологических трубопроводов, отводов, заглушек
- Химическая промышленность: проверка реакторов, теплообменников, соединительных линий
- Энергетика: контроль паропроводов, питательных линий, дренажных систем
- Нефтепереработка: проверка технологических установок, обвязки оборудования
- Морские платформы: контроль подводных трубопроводов, швартовых систем
