Неразрушающий контроль (НК) играет решающую роль в обеспечении целостности и безопасности критически важной инфраструктуры, особенно в отраслях, где трубопроводы являются жизненно важным фактором. Среди различных методов неразрушающего контроля ультразвуковой контроль на большие расстояния (LRUT) стал эффективным методом контроля больших объемов материала из одной контрольной точки. Развитие технологии LRUT быстро прогрессировало с момента ее создания в 1990-х годах, и одним из выдающихся продуктов, который продолжает переосмысливать ультразвуковой контроль с направленной волной (GWUT), является Sonyks™ от Eddyfi Technologies.
Преимущества ультразвукового контроля с направленной волной
Ультразвуковой контроль с помощью направленной волны (Guided Wave Ultrasonic Testing, GWUT), в частности LRUT, обеспечивает ряд преимуществ по сравнению с другими методами неразрушающего контроля. В отличие от традиционных локализованных ультразвуковых проверок толщины, LRUT исследует 100% объема стенки трубы с помощью одного инструмента, установленного в одной точке контроля. Эта возможность особенно ценна для трубопроводов, где не допускается очистка скребками (non-piggable pipelines), или в труднодоступных местах, обеспечивая эффективный контроль на больших расстояниях.
Технология развивалась с годами, включая использование продольных, крутильных и изгибных типов направляемых волн, а также внедрение технологии фазированных решеток для фокусированного излучения ультразвука и улучшенного анализа дефектов. Это делает GWUT не просто инструментом для скрининга, а полноценным методом количественной оценки.

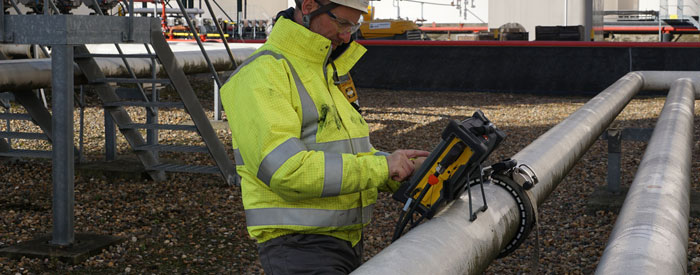

Рисунок 1: Принцип работы технологии направленных волн (GWUT)
Sonyks: установка стандарта в GWUT
Eddyfi Technologies, известная тем, что стала пионером в коммерческом использовании GWUT вместе с платформой Teletest, подняла планку вместе с Sonyks. Эта современная система может похвастаться большим высококачественным сенсорным экраном, сверхбыстрой электроникой для быстрого сбора данных и возможностями анализа данных на месте, что делает ее эталоном в области технологии управляемых волн.
Sonyks разработан с учетом универсальности, простоты использования и развертывания, предлагая беспрецедентные возможности для проверки различных трубопроводов, включая трубы от фланца к фланцу (flange-to-flange), экономичным и быстрым способом. Прибор переопределяет ожидания от портативного оборудования для GWUT, сочетая лабораторное качество данных с полевым удобством.

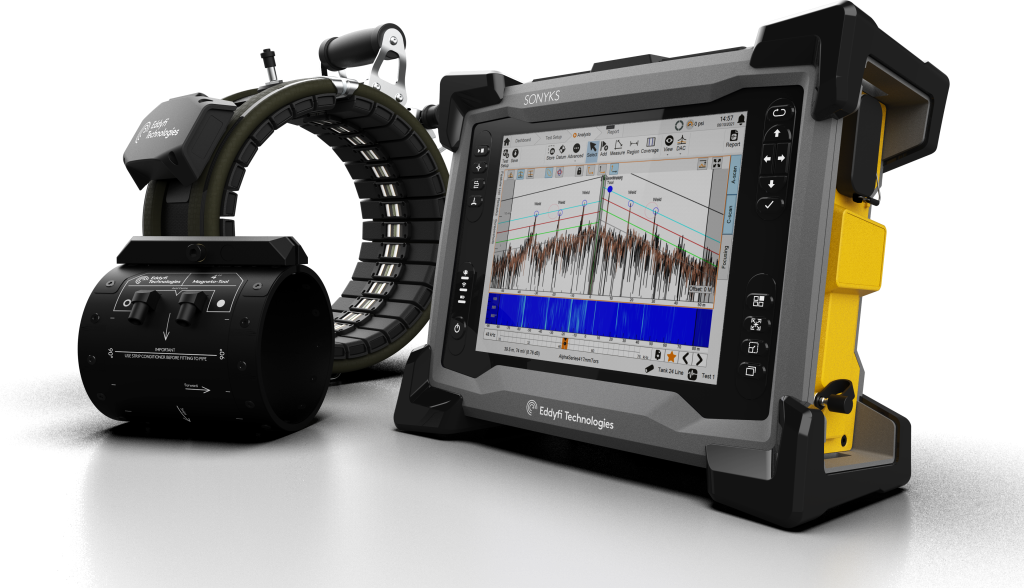

Рисунок 2: Семейство продуктов Sonyks от Eddyfi Technologies
Ключевая мысль
Sonyks представляет собой качественный скачок в технологии GWUT, объединяя передовую электронику, интуитивный интерфейс и мощную аналитику в одном портативном приборе, что позволяет не только обнаруживать, но и точно характеризовать дефекты на расстоянии десятков метров от точки установки.
Ключевые особенности Sonyks
Инновационные возможности
Аппаратная часть и эргономика
Программное обеспечение и рабочий процесс
Практические преимущества
Длинные и короткие дистанции: универсальность применения
Sonyks не ограничивается дальним осмотром (Long Range UT - LRUT); он также превосходен на более коротких дистанциях (Medium Range UT - MRUT). Прибор идеально подходит для контроля сварных швов или участков между фланцами (flange-to-flange), предлагая комплексное решение для широкого спектра задач контроля.
Ознакомьтесь с рекомендациями по применению «Применимость ультразвукового контроля опор труб для среднего и малого диаметра».

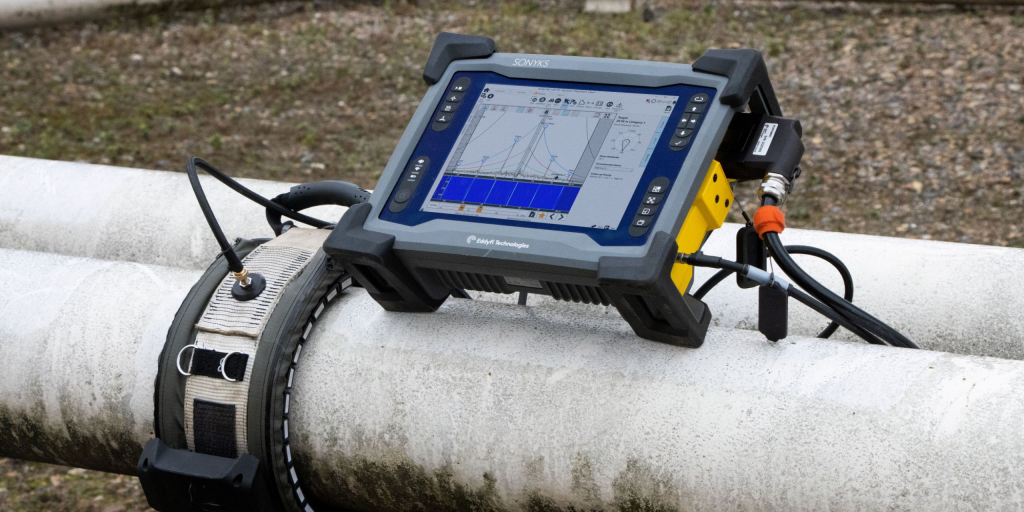

Рисунок 3: Применение Sonyks для контроля трубопроводов на объекте
Тематическое исследование, демонстрирующее применимость GWUT для коротких глухих трубопроводов (dead leg piping), еще раз подчеркивает универсальность и эффективность этого инструмента. Проверки мертвых участков имеют решающее значение для обеспечения долгосрочной надежности трубопроводных систем и охватывают такие жизненно важные аспекты, как безопасность, обеспечение качества и защита окружающей среды.
Регулирующие органы, в том числе HSE (Великобритания), API (Американский институт нефти) и EU-OSHA (Европейское агентство по безопасности и гигиене труда), излагают четкие рекомендации по обеспечению целостности трубопровода. Соблюдение этих стандартов является не только юридическим обязательством, но и ответственностью за благополучие сотрудников, окружающей среды и общества. Тем не менее, эти тупиковые участки уже давно представляют собой проблему для инспекции. Подробнее о Sonyks как идеальном решении можно прочитать здесь.
За пределами текущего программного обеспечения
Eddyfi Technologies продолжает расширять границы с последней версией программного обеспечения Sonyks. Версия 1.2 содержит значительные улучшения, которые делают работу оператора еще более эффективной и интуитивно понятной.
Основные улучшения в Sonyks Software 1.2
- Значительное увеличение скорости: Улучшения в скорости сбора данных сокращают время простоя оператора вдвое по сравнению с версией 1.1.
- Новый вид диаграммы трубопроводов (Pipe Diagram View): Инновационное представление, ориентированное на активы, для более интуитивного анализа.
- Опция отключения GPS: Повышенная гибкость для работы в условиях, где использование GPS нежелательно или невозможно.
- Оптимизированный инструмент измерения: Улучшенный сенсорный инструмент для быстрых и точных измерений непосредственно на экране.
- Дополнительные параметры просмотра анализа: Больше возможностей для настройки отображения данных под конкретные задачи инспекции.
Видео: Обновление программного обеспечения Sonyks™ до версии 1.2
Сравнительные характеристики методов контроля трубопроводов
Sonyks GWUT (LRUT/MRUT)
Традиционные точечные методы (UT, RT, MFL)
Заключение: Будущее контроля направленными волнами
В быстро развивающейся области ультразвукового контроля с направленной волной Sonyks от Eddyfi Technologies выступает маяком инноваций и надежности. Способность прибора решать широкий спектр задач контроля, от дальнего (LRUT) до ближнего (MRUT) действия, в сочетании с постоянными улучшениями программного обеспечения укрепляет его позиции как идеального решения GWUT.
От контроля протяженных участков магистральных трубопроводов до инспекции сложных "мертвых участков" на технологических установках — Sonyks обеспечивает быстрое, точное и экономически эффективное решение. С помощью Sonyks Eddyfi Technologies не только расширяет границы технологий, но и гарантирует, что клиенты остаются за пределами текущих возможностей контроля, устанавливая новые стандарты в обеспечении промышленной безопасности и целостности активов.
Sonyks — это не просто новый прибор, это переосмысление подхода к контролю целостности трубопроводов. Он трансформирует GWUT из метода скрининга в мощный количественный инструмент, который предоставляет данные, необходимые для принятия обоснованных решений по техническому обслуживанию и ремонту, что в конечном итоге повышает надежность и безопасность критической инфраструктуры.
Итоговые преимущества Sonyks
- Скрининг 100% объема стенки трубы на расстоянии до 100+ метров за одну установку
- Высокая скорость обследования, сокращающая время и затраты на инспекцию
- Возможность контроля без снятия изоляции и в труднодоступных местах
- Мощный встроенный анализ данных для оперативного принятия решений на месте
- Совместимость с существующим парком преобразователей для защиты инвестиций
- Постоянно совершенствующееся программное обеспечение с новыми функциями
- Соответствие строгим отраслевым стандартам безопасности и качества
