Алюминий не ржавеет, как железо, но он не защищен от агрессивного воздействия природы. В то время как термин «ржавчина» используется для обозначения постепенного разрушения ферросплавов, алюминию предстоит собственная борьба с коррозией. Под воздействием кислорода и влаги алюминий претерпевает небольшие изменения, в результате чего возникают такие проблемы, как питтинговая и гальваническая коррозия, из-за которых он может стать рябым и ослабленным. Таким образом, хотя алюминий и не ржавеет в традиционном смысле этого слова, столкновение алюминия со стихиями показывает его уязвимость перед безжалостными силами природы.
Объяснение ужасной коррозии : отсутствие ржавчины
Алюминий играет ключевую роль в разнообразной продукции: от повседневных гаджетов до масштабных строительных проектов. Благодаря значительным достижениям в технологиях легирования и производства за последние десятилетия, алюминиевые сплавы предлагают привлекательное сочетание превосходных структурных характеристик, простоты обработки и возможности вторичной переработки. Поскольку его популярность продолжает расти, растет и спрос на решения для неразрушающего контроля (НК), адаптированные к уникальным характеристикам этого металла.
Чистый алюминий проявляет чрезвычайную реакционную способность по отношению к кислороду, о чем ярко свидетельствует его использование в термитных реакциях. И наоборот, образующийся побочный продукт коррозии, оксид алюминия, обладает замечательной стабильностью. Этот оксидный слой является стержнем, который обеспечивает широкое использование алюминия, обеспечивая его устойчивость к коррозии.
Оксид алюминия обладает естественной способностью к самовосстановлению и остается стабильным при воздействии жидкостей с уровнем pH примерно от 4 до 8. За пределами или ниже этого диапазона оксидная пленка может дестабилизироваться или с трудом эффективно регенерировать при повреждении, оставляя нижележащий металл. уязвимый. Целостность защиты от коррозии также нарушается, если оксидная пленка постоянно истирается или не может вырасти заново из-за недостатка кислорода. В таких сценариях методы неразрушающего контроля, способные обнаружить коррозию на ранней стадии, становятся незаменимыми компонентами управления жизненным циклом алюминиевого актива.
Преимущества вихретоковой матрицы для обнаружения коррозии
Система вихретокового контроля, или ECA, объединяет несколько датчиков с катушками в один датчик, объединяет несколько датчиков с катушками в один датчик для обширного охвата поверхности, обеспечивая значительные преимущества при обнаружении коррозии в алюминии.
Революционный быстрый контроль с использованием технологии ECA для эффективной оценки алюминиевой конструкции
ECA производит революцию в инспекциях, значительно расширяя зону покрытия за один проход по сравнению с традиционными датчиками ECT. Возможность быстрого сканирования значительно сокращает время контроля алюминиевых конструкций. Примечательно, что матричный преобразователь Spyne™ превосходно обнаруживает низкочастотную коррозию, охватывая 200 миллиметров (8 дюймов) за одно сканирование.
Повышенная точность контроля благодаря надежному кодированию данных ECA и конфигурации массива
Конфигурация массива обеспечивает последовательную индексацию рядов катушек, способствуя всестороннему и систематическому покрытию поверхности. Кодирование данных ECA упрощает локализацию дефектов по сравнению с обычными датчиками для вихретокового контроля и повышает плоскостность поверхности контакта во время неразрушающего контроля.
Простой анализ с технологией ECA для точной оценки аномалий
Технология ECA позволяет операторам проводить тщательную оценку локальных аномалий, таких как точечная коррозия, а также более масштабных деградаций, таких как истончение. Визуализация C-скана массива вихревых токов обеспечивает значительно более удобный и интуитивно понятный анализ по сравнению с традиционными ленточными диаграммами, что повышает доверие операторов к их отчетам.
Минимальная подготовка поверхности для процедур до и после испытаний
Матрица вихретоковых токов обеспечивает преимущество проверки поверхностей без необходимости введения внешних веществ, таких как контактная жидкость или магнитные частицы. Кроме того, он оказывается неоценимым при проверке алюминиевых поверхностей, даже если прямой доступ к основному материалу невозможен. Эта возможность контроля особенно полезна при поиске внутренних дефектов, скрытых под изоляционными покрытиями.
Специальные датчики ECA для различных применений
Наши специальные вихретоковые матричные датчики отличаются непревзойденной универсальностью. Их можно легко адаптировать к широкому спектру текстур поверхности, геометрии и размеров. Ключ к этой адаптивности лежит в нашем точном процессе обработки, при котором массив небольших катушечных датчиков аккуратно размещается внутри корпуса, который точно соответствует форме поверхности, которую необходимо проверить.
Для более сложных форм и кривизн наши усовершенствованные гибкие датчики ECA, такие как P-Flex , можно изогнуть и придать им форму держателя датчиков, который идеально соответствует желаемой конфигурации. Независимо от области применения, Eddyfi Technologies обладает навыками и опытом, необходимыми для разработки и производства высокопроизводительных датчиков по индивидуальному заказу, даже для самых сложных требований контроля.
Расширенные возможности ECA со специализированными инструментами
Расширенные возможности зонда ECA, включая добавленное количество каналов, требуют мощного испытательного прибора. Для этой цели мы рекомендуем Ectane 3 и/или Reddy. Эти ведущие в отрасли инструменты в сочетании с нашим программным обеспечением Magnifi ® представляют собой комплексное решение для записи, архивирования и анализа данных ECA.
Набор инструментов анализа упрощает автоматическое обнаружение дефектов и измерение глубины, а также предлагает интуитивно понятные возможности составления отчетов. Выбирая Eddyfi Technologies для нужд ECA, вы инвестируете в передовые технологии, которые обеспечивают высочайший уровень точности контроля.
Здесь речь идет о случаях...
Пример применения: контроль резервуаров для хранения
Резервуары для хранения бывают различных форм, размеров и материалов. В качестве примера было проверено алюминиевое дно резервуара диаметром примерно 5,2 метра (17 футов) с небольшой вогнутой формой. Из-за типичных проблем при проверке во время эксплуатации дальняя сторона дна резервуара была недоступна для непосредственного осмотра.
Для этого приложения были выбраны датчики ECA размером 6 миллиметров (0,236 дюйма) с частотой от 0,6 до 20 кГц. Такой низкочастотный диапазон был необходим для проникновения и достижения дальней стороны дна резервуара толщиной 6–8 мм (0,250–0,315 дюйма).
Полугибкое решение ECA было сначала протестировано на калибровочной пластине с искусственными дефектами на обратной стороне для проверки эффективности решения для неразрушающего контроля. Фазовый угол сигнала использовался в программном обеспечении для анализа для оценки степени коррозии и различения приповерхностных и дальних дефектов. Результаты показаны ниже.

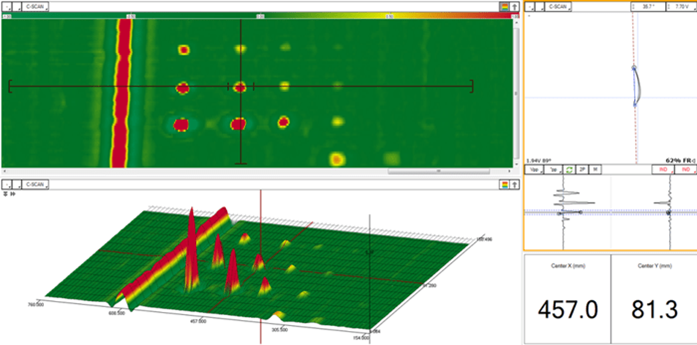

Датчик ECA может четко обнаружить питтинговые признаки на калибровочной пластине. Каждый вертикальный столбец содержит плоскодонные отверстия (FBH) глубиной 80%, 60%, 40% и 20% (соответственно, слева направо). FBH в каждом горизонтальном ряду имеют следующие диаметры (сверху вниз):
- Первый ряд: 1,6 мм (0,0625 дюйма)
- Второй ряд: 3,2 мм (0,125 дюйма)
- Третий ряд: 6,4 мм (0,25 дюйма)

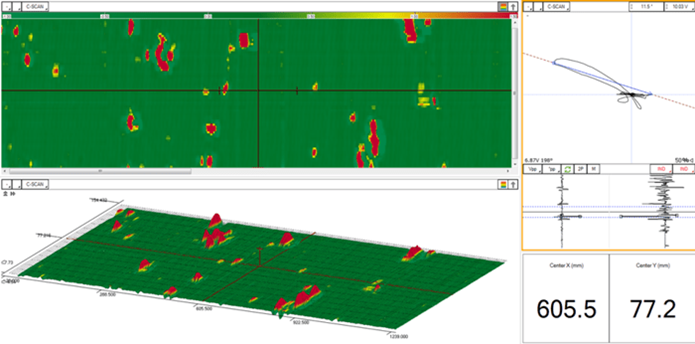

Во время проверки алюминиевого резервуара были обнаружены сильно поврежденные плиты днища резервуара, как показано на следующем изображении C-скана.
Пример применения: осмотр палубы и корпуса корабля
С 1800-х годов алюминий был привлекательным выбором для морского судостроения из-за значительного снижения веса. Однако опасения по поводу коррозии в морской воде и морских брызгах препятствовали широкому использованию алюминиевых корпусов, пока недавние достижения в области материаловедения не смягчили эти проблемы. В связи с растущим акцентом на цели по сокращению выбросов углерода для повышения возможности вторичной переработки и снижения расхода топлива, алюминиевые суда снова привлекли внимание отрасли.
Чтобы справиться с этим развивающимся рынком, компания Eddyfi Technologies оценила возможность использования технологии вихревых токов для проверки алюминиевых палуб и корпусов на предмет коррозии, связанной с солями. Eddyfi разработали и экспериментально проверили датчик ECA, используя в качестве полигона серию из 18 искусственных коррозионных дефектов в макетах компонентов корабля.
Было доказано, что это решение ECA способно:
- Контролировать как металлические, так и алюминиевые детали, покрытых композитными покрытиями переменной толщины, до 35 мм (1,38 дюйма).
- Оценка толщины покрытия с помощью автоматического инструмента анализа сигналов отрыва, встроенного в Magnifi, со средней точностью в пределах 4%.
- Оценка глубины и объема коррозионных дефектов независимо от наличия композитного покрытия со средней точностью около 10% с использованием пользовательского анализа сигнала отрыва и калибровочных кривых, встроенных в Magnifi.
Используя возможности Magnifi, была предложена концепция методологии и настройки проверки, обеспечивающая плавный и интуитивно понятный пользовательский интерфейс. C-скан на изображении ниже показывает обзор нанесенных дефектов с цветовой кодировкой. Предполагаемые объемы и глубины дефектов автоматически отображаются в правом нижнем углу для каждого отдельного выбранного дефекта.
Отдыхайте спокойно, принимая решения уверенно
ECA решает задачу обнаружения коррозии без прямого доступа к испытуемой поверхности, предлагая несколько значительных преимуществ:
- Быстрое сканирование больших областей интереса сокращает время, необходимое для проведения проверок.
- Способность технологии ECA адаптироваться к различной геометрии делает ее значительно более универсальной, чем другие.
- ECA позволяет операторам выполнять высокоточную оценку локальных признаков (например, точечной коррозии) и общей деградации (например, истончения).
- Изображения C-скана, которые можно получить с помощью технологии ECA, гораздо легче анализировать, чем обычные изображения, что дает операторам уверенность при небольшом знании ECA о своих оценках.
- Полные возможности записи и архивирования данных, предоставляемые технологией ECA, отлично подходят для углубленного анализа после проверки, мониторинга развития дефектов и многого другого.
Зачем соглашаться на старые ржавые процедуры, когда замечательные возможности технологии ECA меняют ландшафт неразрушающего контроля? Поскольку отрасли продолжают искать передовые методы поддержания целостности своих алюминиевых конструкций, ECA является свидетельством технологического прогресса, обеспечивая как эффективность, так и уверенность в процессе проверки.
Ознакомьтесь с широким спектром решений неразрушающего контроля, применяемых к компонентам самолетов и космических аппаратов на основе алюминия, лазерной сварке, сварке трением с перемешиванием, системам переработки алюминия .
