Внедрение КИМ NEON10208 для 100% контроля корпусов направляющих в прецизионном станкостроении
Наша компания успешно реализовала комплексный проект по поставке, аттестации и вводу в эксплуатацию высокоточной координатно-измерительной машины NEON10208 (зав. № NA24311) для одного из лидеров станкостроительной отрасли Республики Беларусь. Оборудование имеет сертификат об утверждении типа Государственного комитета по стандартизации Республики Беларусь (№20090 от 27.05.2026, бессрочный) и предназначено для измерений геометрических параметров деталей с микронной точностью.
Предприятие специализируется на производстве прецизионных шлифовальных и фрезерных станков, в том числе с числовым программным управлением, а также кривошипно-шатунных прессов и средств малой механизации. Высокая точность выпускаемого оборудования требует жёсткого метрологического контроля на всех этапах — от заготовительных операций до финальной сборки. КИМ NEON10208 закрыла ключевые задачи: измерение корпусов направляющих (длина до 2000 мм), цилиндрических зубчатых колёс, станин, шпиндельных узлов и других прецизионных деталей.
Ключевые показатели проекта:
- ТОЧНОСТЬ MPEE = ±(1,3 + L/333) мкм – контроль с разрешением до десятых долей микрона
- ДИАПАЗОН Измерительное пространство X:1010 × Y:2020 × Z:810 мм – полный контроль станин и направляющих до 2 метров
- АВТОМАТИЗАЦИЯ Сканирующая головка PH10M Plus + SP25M, ПО RationalDMIS, автоматические измерительные программы
- УНИВЕРСАЛЬНОСТЬ Измерение геометрии корпусов, направляющих типа “ласточкин хвост”, зубчатых колёс, шлицевых валов
Введение: вызовы высокоточного станкостроения
Предприятие выпускает широкую номенклатуру металлорежущих станков высокой и особо высокой точности, продукция поставляется более чем в 110 стран мира, включая Россию, Германию, Турцию, Польшу. Традиционные методы контроля (штангенциркули, микрометры, индикаторные стойки) не обеспечивали необходимой производительности и повторяемости при измерениях крупногабаритных корпусов направляющих (длина до 2 метров), плоскостности станин, а также параметров цилиндрических зубчатых колёс (отклонение шага, профиля, биение зубчатого венца).
Ключевой задачей проекта стало внедрение универсального средства измерений, которое позволило бы:
- выполнять 100% контроль базовых деталей станков – корпусов, направляющих, шпиндельных бабок;
- автоматизировать оценку параметров зубчатых колёс (m=1,5…8 мм) в соответствии с международными стандартами;
- интегрировать результаты измерений в систему менеджмента качества, сертифицированную по СТБ ISO 9001-2015.

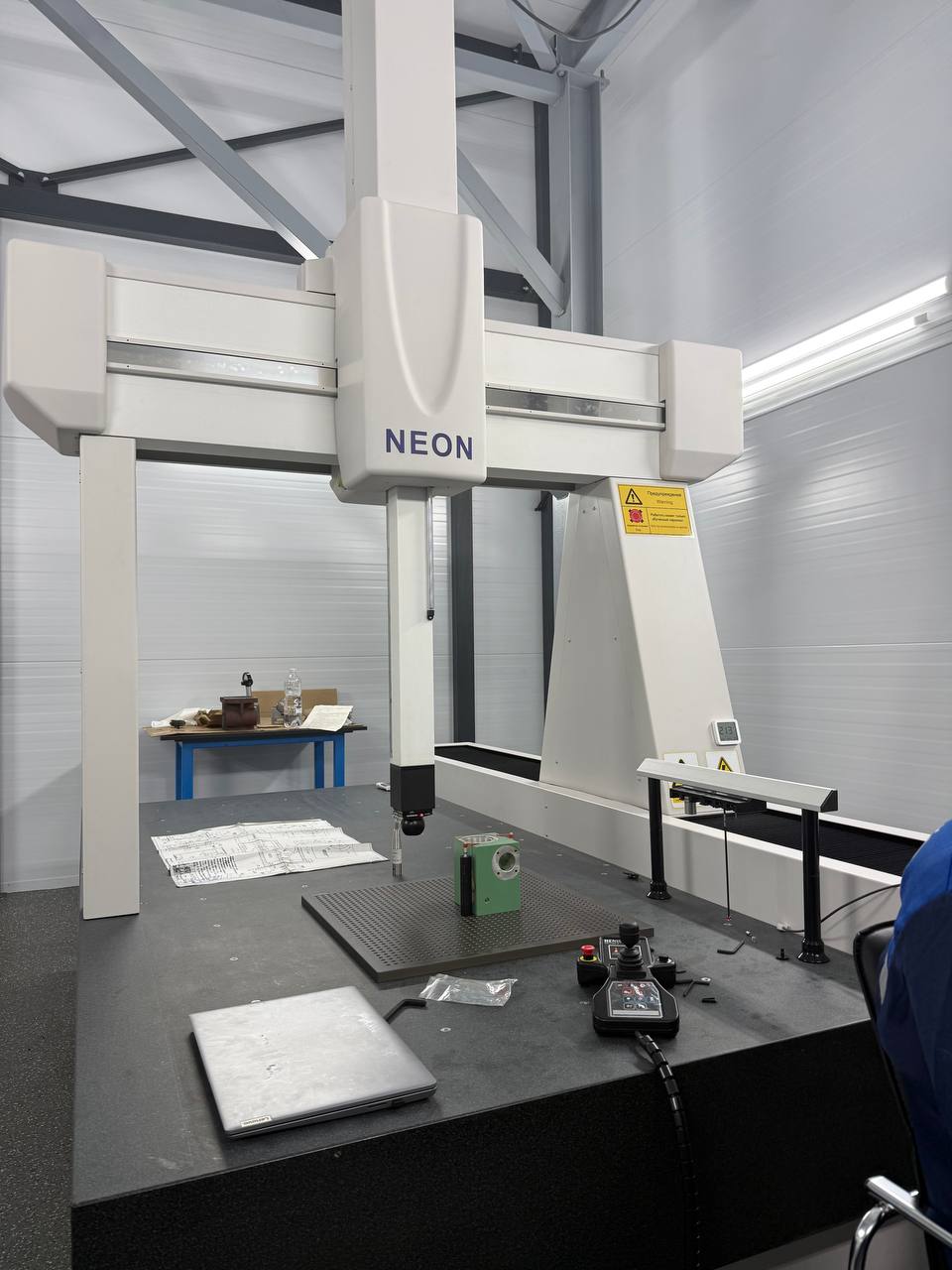

Предложенная нами координатно-измерительная машина NEON10208 (портальная конструкция, воздушные подшипники, фрикционный привод осей Y/Z) полностью удовлетворила техническим требованиям заказчика.
Техническое решение и особенности внедрения на станкостроительном предприятии
Комплексный проект включал поставку КИМ NEON10208, разработку метрологического обеспечения под номенклатуру деталей заказчика, создание библиотеки измерительных программ и обучение персонала.
- Поставка КИМ NEON10208 (зав. № NA24311) с измерительной головкой Renishaw PH10M Plus, сканирующим датчиком SP25M, комплектом удлинителей и эталонов.

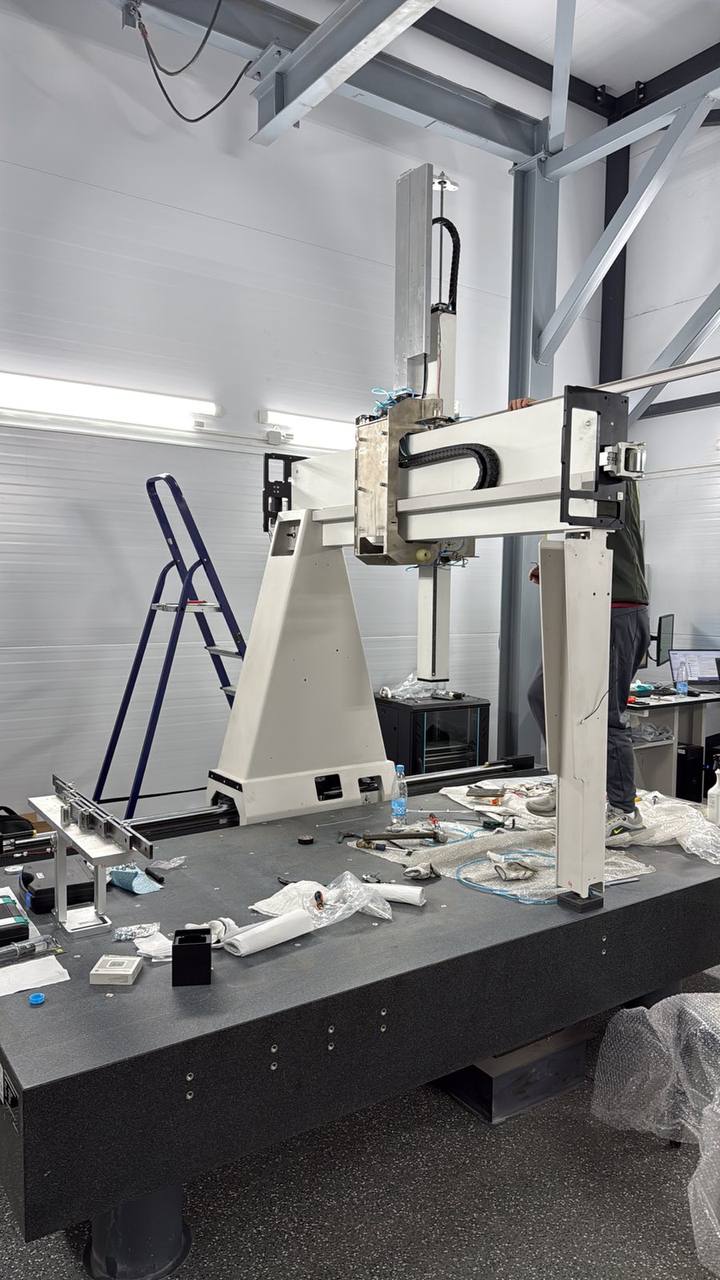

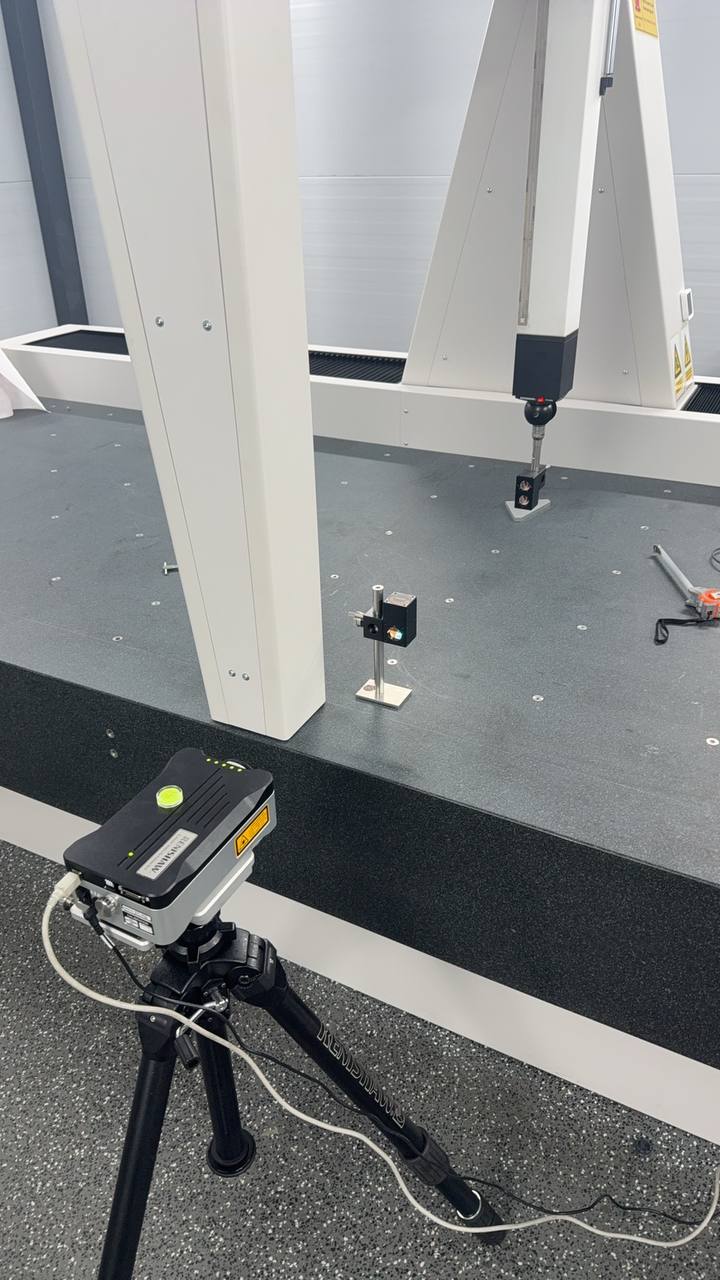

- Монтаж на виброизолирующем фундаменте в измерительной лаборатории, выверка геометрии портала и гранитного стола.

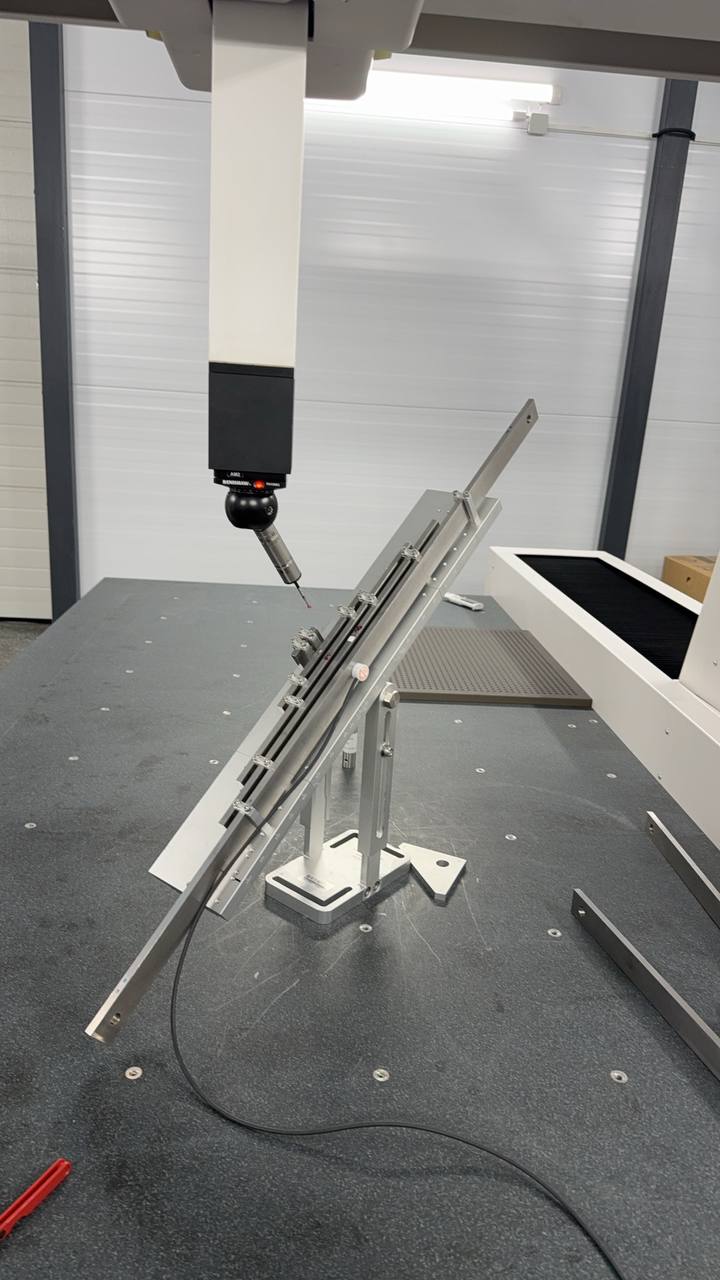

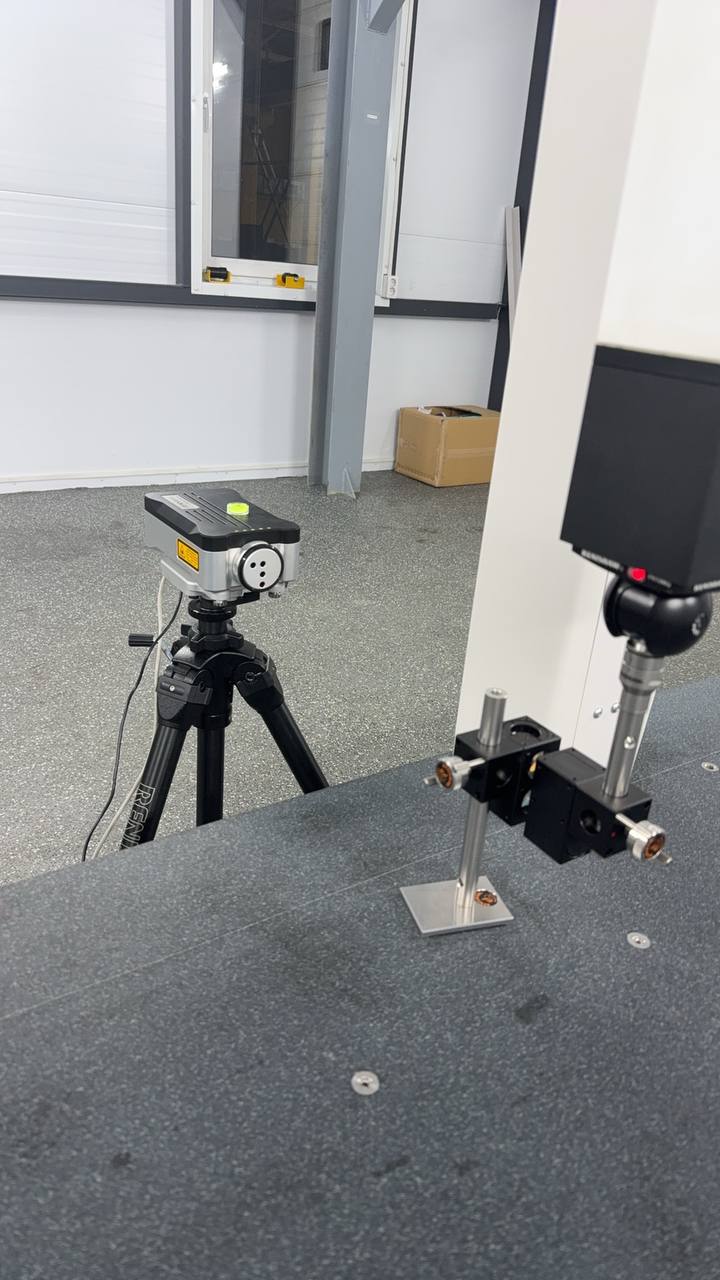

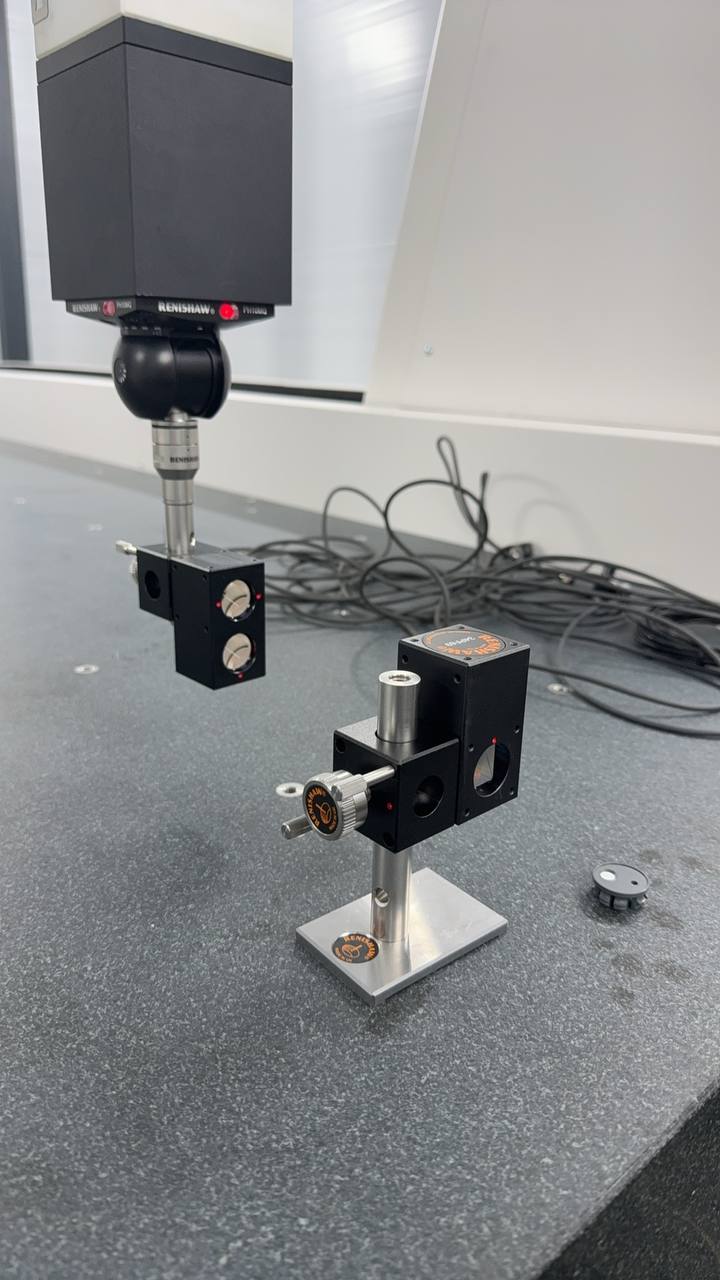

- Проведение первичной поверки по методике МП.МН 4576-2026 с подтверждением MPEE, MPEP и MPETHP.
- Настройка системы термокомпенсации для стабильной работы при 20±1°C.
- Создание 18 автоматических программ в ПО RationalDMIS (версия 2025.2) для контроля корпусных деталей (плоскостность, параллельность направляющих, перпендикулярность осей, позиционирование отверстий).

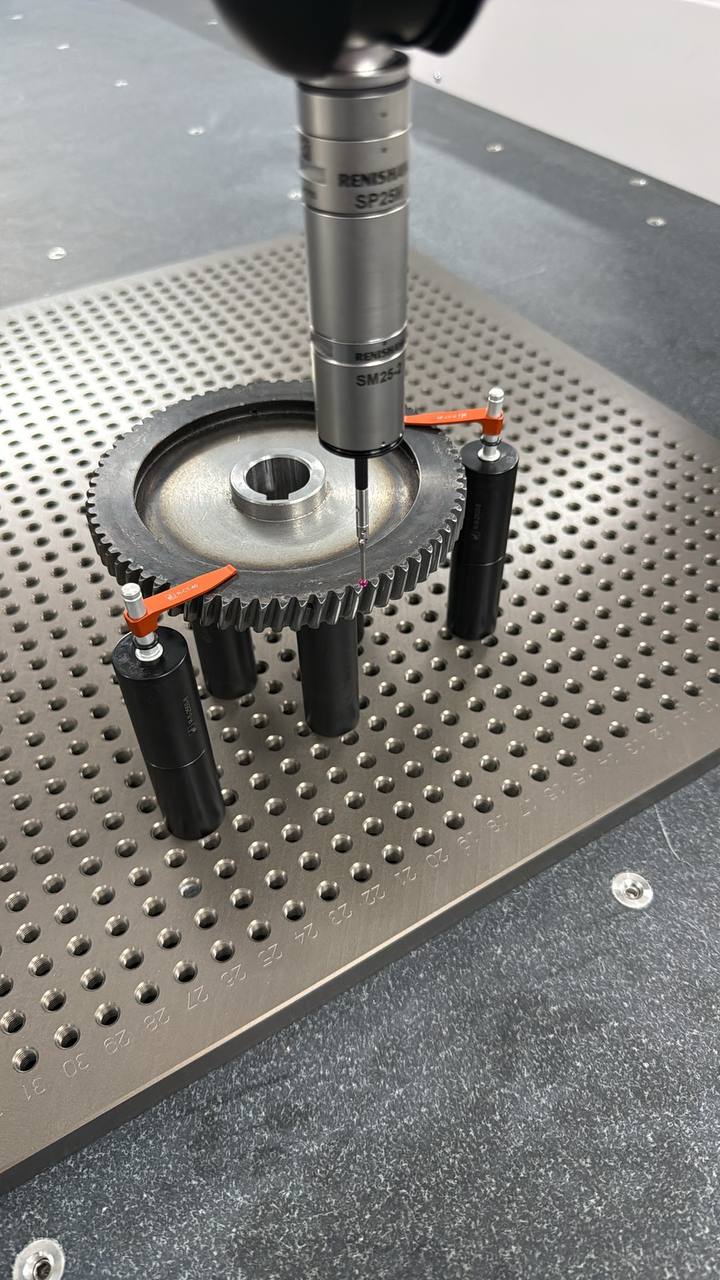

- Разработка алгоритмов измерения цилиндрических зубчатых колёс: оценка отклонения шага (fp), накопленной погрешности (Fp), отклонения профиля (ffα), биения зубчатого венца (Fr) по DIN/ISO.
- Программирование контроля ходовых винтов и шлицевых валов (шаг, угол профиля, радиус впадин).
- Настройка автоматической генерации протоколов в PDF/Excel с цветовыми картами отклонений, интеграция отчётов в единую систему качества предприятия (сертификаты СТБ ISO 9001-2015).
- Проведение 56 академических часов обучения (5 специалистов: 3 оператора ОТК, 2 инженера-технолога).
- Практические занятия по программированию RationalDMIS, импорту CAD-моделей, настройке измерительных стратегий.
- Сертификация с допуском к самостоятельной работе на КИМ.
- НАПРАВЛЯЮЩИЕ Измерение профиля “ласточкин хвост”, отклонений от прямолинейности на длине до 2000 мм с погрешностью не более 2,5 мкм.
- ЗУБЧАТЫЕ КОЛЁСА Автоматический расчёт параметров по ISO 1328 (полярные диаграммы, эвольвента, винтовая линия).

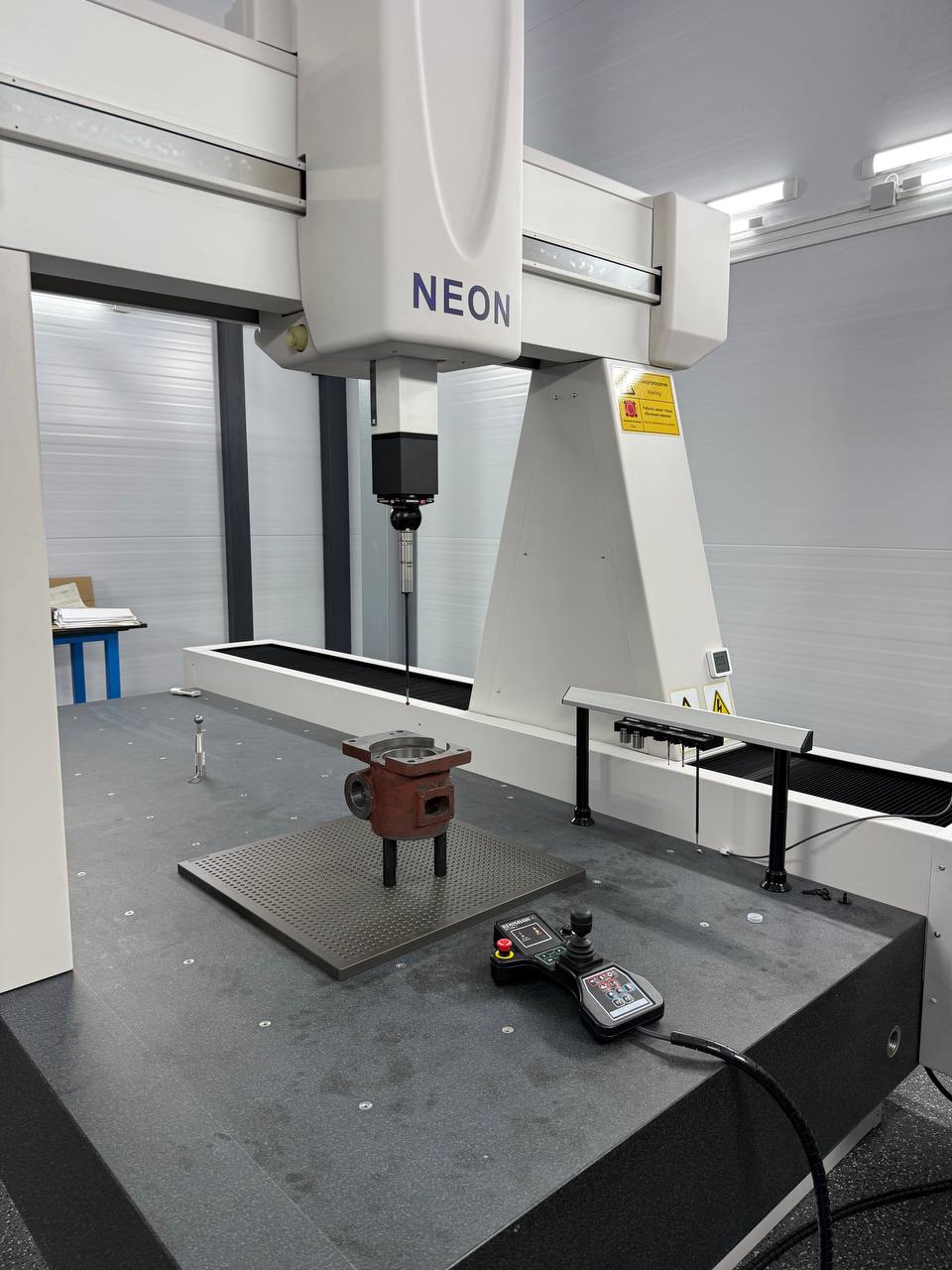

- КОРПУСНЫЕ ДЕТАЛИ Контроль базовых плоскостей, точности позиционирования отверстий под подшипники шпинделя.
Технические характеристики КИМ NEON10208 (зав. № NA24311)
Метрологические характеристики (обязательные)
Конструкция и привод
Измерительная головка и ПО
Условия эксплуатации (лаборатория)
Результаты внедрения: повышение качества станкостроительной продукции
- Сокращение времени контроля корпусной детали (станина 1800×800 мм) с 3,5 часов до 35 минут – экономия 83% времени.

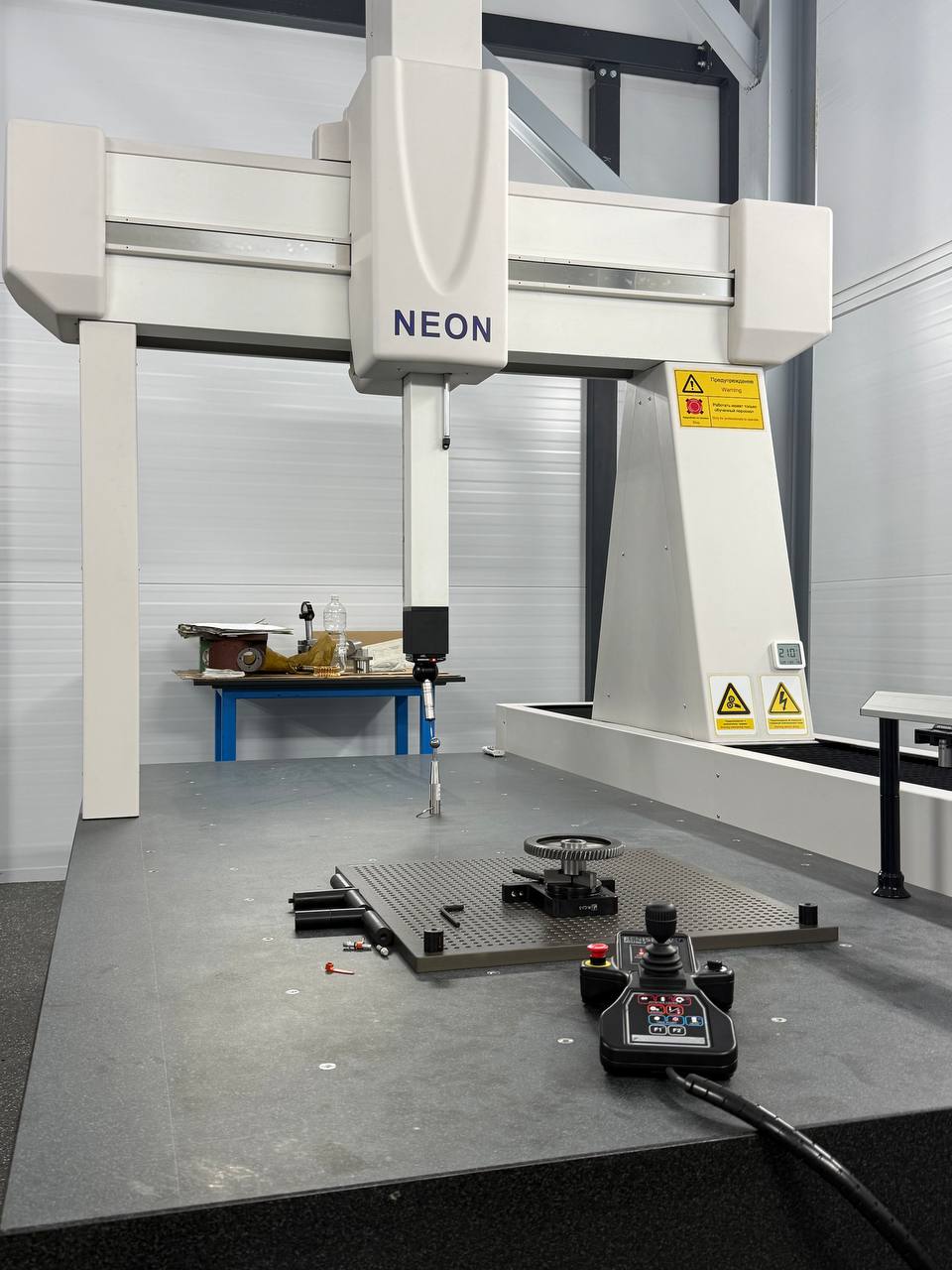

- Контроль зубчатого колеса с m=6 мм, z=40 – время снижено с 2 часов до 18 минут.
- Повышение точности и воспроизводимости: погрешность измерения шага направляющих снижена с ±12 мкм до ±2,5 мкм (R&R < 10%).
- Переход на 100% контроль базовых деталей станков (ранее – выборочный 15%).
- Снижение внутреннего брака на участке механообработки на 38% за счёт раннего выявления отклонений.
Время контроля
Станина станка: 210 мин → 35 мин (-83%)
Зубчатые колёса
18 мин против 120 мин на профилометре (-85%)
Точность направляющих
Погрешность шага снижена в 4,8 раза
Документирование
Автоматический протокол после каждого измерения, архив 100% деталей
| Параметр контроля (на примере корпуса направляющей L=1500 мм) | Традиционные методы (ручной инструмент) | КИМ NEON10208 | Эффективность |
|---|---|---|---|
| Время полного контроля (70 размеров, 12 баз) | 210 минут | 35 минут | -83% |
| Погрешность измерения расстояния между направляющими L=1200 мм | ±18 мкм | ±3,0 мкм (согласно MPEE) | +83% точности |
| Воспроизводимость (R&R) для размера “ширина направляющей” | 28% | 5,8% | соответствие AIAG |
| Оценка погрешности профиля зуба (ffα) для модуля 5 | только качественно / визуально | цифровое значение с разрешением 0,1 мкм | полный контроль по ISO 1328 |
| Формирование отчёта | ручное заполнение, 25 мин | автоматически, 1 мин | -96% времени |
Заключение и дальнейшие перспективы метрологической системы
Внедрение координатно-измерительной машины NEON10208 позволило заказчику – одному из ведущих станкостроительных предприятий Беларуси – поднять качество выпускаемых станков на новый уровень. Полная автоматизация измерений, интеграция с CAD и статистическими модулями RationalDMIS обеспечивают не только микронную точность, но и прозрачность процессов для сертификации по стандартам ИСО 9001 (система менеджмента качества предприятия сертифицирована в Национальной системе подтверждения соответствия).
Полученный опыт тиражируется на другие производственные участки. Заказчик уже приступил к разработке плана расширения парка КИМ для контроля крупногабаритных шпиндельных узлов и прецизионных столов.
Перспективы развития метрологического участка:
- Интеграция КИМ NEON10208 в общую MES-систему предприятия с автоматической выгрузкой результатов в облачное хранилище.
- Разработка и внедрение роботизированной загрузки деталей для работы в ночную смену (автоматизация цикла измерений).
- Расширение библиотеки измерительных программ на все типоразмеры зубчатых колёс и направляющих (до 3 метров).
- Подготовка к аккредитации лаборатории на право проведения поверки КИМ по стандартам ISO 10360.
