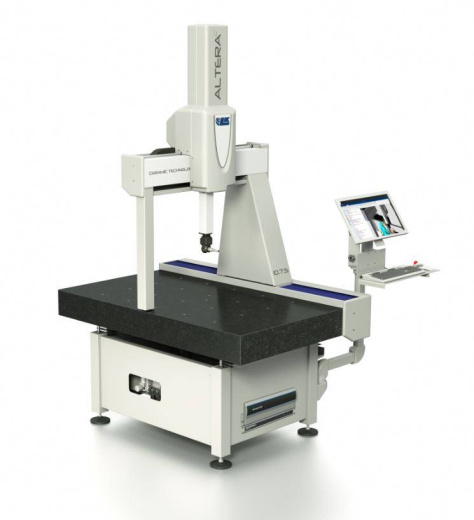

Координатно-измерительная машина Altera C

Координатно-измерительные машины (КИМ) премиум-класса серии ALTERA компании LK Metrology отвечают различным требованиям заказчиков, как настоящим, так и будущим.

ALTERA Compact solution - Компактное решение

Когда площадь помещения ограничена, ALTERA C предлагает оригинальное решение для экономии пространства. Контроллер и ПК спрятаны под гранитным столом КИМ с опциональной клавиатурой и кронштейном для монитора, чтобы еще больше уменьшить площадь, занимаемую ALTERA C. Этот инновационный подход позволяет устанавливать ALTERA C в ограниченном пространстве и предоставляет оператору беспрепятственный доступ к переключателям интерфейса контроллера и индикаторам состояния, когда он находится перед КИМ. монтаж для контроллера. Это позволяет легко снимать контроллер с передней части стенда во время настройки, ремонта и доступа к кабельным соединениям сзади.

Высококачественная керамическая конструкция с идеальной удельной жёсткостью и превосходной устойчивостью к изменениям температуры, гарантирует исключительные и стабильные результаты в любых производственных условиях. Передовые мультисенсорные технологии увеличивают производительность и позволяют расширить сферу применения КИМ для новых материалов и деталей по мере изменения потребностей клиентов. Инновационные рабочие процессы и интуитивно-понятное ПО превращают выполнение сложных задач контроля в лёгкую работу.

Уникальная гарантия точности LK Metrology - единственный производитель, гарантирующий точность своих КИМ в течение 10 лет

Инновационные рабочие процессы и интуитивно понятные программные функции облегчают выполнение сложных задач контроля и повышают производительность.

• Керамический мост и шпиндель обеспечивают термостабильную и сверхжесткую раму для долговременной точности.
• Уникальные воздушные подшипники LK обеспечивают меньший воздушный зазор с большей жесткостью, чем стандартные воздушные подшипники, для повышения жесткости рамы.
• Гранитный стол со встроенной направляющей типа «ласточкин хвост» обеспечивает плавный привод с высокой скоростью и ускорением.
• Стальные опорные ножки, разработанные в САПР с анализом методом конечных элементов, обеспечивают стабильную установку керамической балки и каретки в сборе.
• Оси с приводом от трения устраняют неопределенность ременных передач и коробок передач и обеспечивают плавное повторяемое движение без гистерезиса.
• Превосходная пневматическая самовыравнивающаяся виброизоляция для оптимальной работы в зонах с высоким уровнем низкочастотной вибрации.
• Приклеенные шкалы Renishaw устраняют необходимость в отдельной шкале и механической термокомпенсации рамы, обеспечивая уверенность в воспроизводимости и точности.

Особенности

• Модели 7.7.5, 10.7.5 и 10.7.7
• Керамические направляющие моста
• Мультисенсорная технология
• Интегрированный контроллер
• Клавиатура и кронштейн монитора
• Активная антивибрационная опция

Преимущества

Стабильная точность

Сверхустойчивые керамический портал (ось Y) и пиноль (ось Z) и оптические линейки с разрешающей способностью 0,05 мкм обеспечивают объёмную точность до 1,5 мкм + L/375

Быстрая и плавная работа

Гранитная направляющая типа “ласточкин хвост” по оси Х и уникальные односопловые подшипники с малым зазором обеспечивают плавное перемещение и точное управление на высокой скорости.

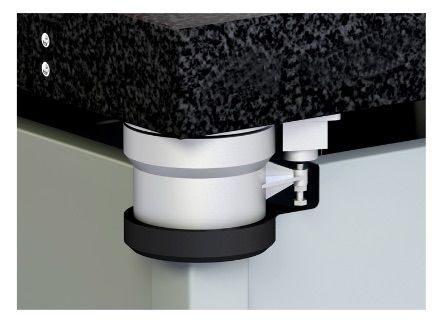

Антивибрационные опоры

Улучшенные самовыравнивающиеся пневматические антивибрационные опоры (AVM) оптимальны для работы в местах с повышенным уровнем низкочастотной вибрации.

Пригодны для производственных условий

КИМ ALTERA отличаются термостабильным керамическим порталом (ось Y), имеющим защиту направляющей от пыли и масляных загрязнений и обеспечивающим жёсткость конструкции.

Все КИМ Altera могут поставляться с контактным датчиком, сканирующим датчиком или лазерным сканером.
- Высокие скорости/ускорения для сокращения продолжительности цикла
- Превосходная точность и повторяемость

Комплектация.

• Механическая конструкция ALTERA C со столом из гранита и подвижными частями

• Установочный стенд . Конфигурация под контактно-измерительную систему
• Измерительная головка с контактным датчиком (на выбор по требованию заказчика)

• Базовый комплект щупов

• Магазин для автоматической смены щупов

• Контроллер координатно-измерительной машины с пультом управления

• Система температурной компенсации

• Универсальная калибровочная сфера Renishaw 19 мм

• Программное обеспечение (на выбор по требованию заказчика)

• Экспортная упаковка

• Контактно-измерительная система с датчиком касания
• Контактно-измерительная система с датчиком сканирования
• Лазерный сканер
• Кронштейн для установки монитора с полкой для клавиатуры и мыши
• Программное обеспечение
• Щупы и принадлежности
• Крепежная оснастка для КИМ
• Поворотный стол
• Пневматические антивибрационные опоры
• Компрессор

ALTERA C – серия малых координатно-измерительных машин, разработанная с учетом требований к компактности, использованию передовых мультисенсорных технологий и программного обеспечения последнего поколения, и предназначенная для решения наиболее сложных задач контроля качества.
