SIMS PRO — программное обеспечение для анализа данных и составления отчётов
Предоставляя мощные, гибкие и интуитивно понятные инструменты отчетности, SIMS™ PRO является той самой недостающей частью головоломки для проверки резервуаров хранения, охватывающей анализ данных и создание отчетов в одном простом программном обеспечении.
Плавно интегрируясь с программным обеспечением для сбора данных SIMS GO, SIMS PRO предоставляет подробные и исчерпывающие отчеты об инспекции дна резервуара, которые можно настраивать для наиболее эффективного удовлетворения всех глобальных потребностей в инспекции.
SIMS PRO эффективно представляет первую по-настоящему безбумажную стратегию создания отчетов в отрасли с единым пользовательским интерфейсом, который генерирует окончательный отчет, не поднимая ручку.
Ключевые преимущества
- Создавайте отчеты, совместимые с EEMUA и API с помощью автоматизированных программных инструментов.
- Увеличивайте интервалы проверки — сообщайте данные о потерях материала на уровне 10 %.
- Стандартизированная отчетность компании с настраиваемыми шаблонами отчетов.
- Сокращение времени отчетности благодаря автоматизированным спискам индикаций.
- Безбумажная отчетность от резервуара до заказчика. Экспорт отчетов в PDF, Word или Excel.
- Программное обеспечение сторонних производителей не требуется благодаря интегрированному комплексному конструктору резервуаров и конструктору ремонтных пластин.
- Обратная совместимость с возможностью импорта данных Floormap3Di.
Определение истинной целостности днищ резервуаров

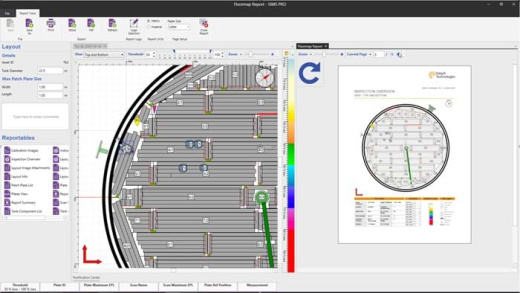

Визуализация данных в SIMS PRO
SIMS PRO была разработана с учетом отзывов и пожеланий клиентов, чтобы предоставить решение для составления отчетов о дне резервуара, которое соответствует современным требованиям контроля, в том числе изложенным в EEMUA 159 и API 653. Плавно интегрируясь с Floormap® X, SIMS PRO автоматически отображает данные инспекции интуитивно понятным и иммерсивным образом, чтобы обеспечить четкое изображение целостности дна резервуара.
SIMS PRO отображает картографические представления с высоким разрешением, полученные с помощью FloormapX, включая подробные карты серьезности с цветовой кодировкой и представления данных MFL и STARS в полном разрешении по всему резервуару.
SIMS PRO может отображать показания MFL при потере материала всего на 10 % и обеспечивает раннее оповещение о наличии коррозии, что необходимо для разработки оптимальных стратегий технического обслуживания и ремонта. Эти дополнительные данные поддерживают более обоснованные расчеты для уверенного увеличения интервалов проверки.
Функциональные возможности
Представления данных

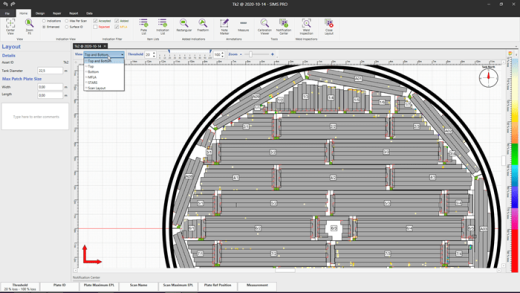

Различные режимы отображения данных
SIMS PRO отображает различные представления данных с высоким разрешением. Карты интенсивности с цветовой кодировкой предоставляют пользователю быструю информацию о состоянии резервуара.
Пользователи могут вручную увеличить интересующую область или выбрать дефект в списке показаний для подробного анализа и оценки.
Пользователи могут переключаться между видом сверху и снизу, только сверху или только снизу. 100 % данных RAW MFL и STARS, полученных с помощью FloormapX, доступны для просмотра в SIMS PRO, что позволяет просматривать показания потери материала до 10 %.

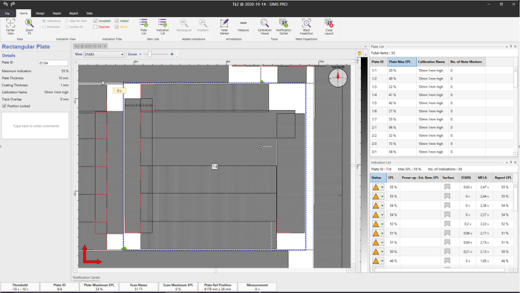

Полностью автоматизированный список показаний
Калибровочные кривые и список показаний
Интерактивная табличка и список индикаций помогают определить место обнаруженной коррозии. В процессе анализа данные, связанные со статусом индикации, могут быть обновлены для захвата, отклонения или проверки, а также могут включать результаты дополнительных методов с помощью процесса неразрушающего редактирования, чтобы обеспечить максимальную точность при сохранении полных контрольных журналов проверки. Вся информация, введенная в SIMS GO в процессе проверки, передается в SIMS PRO в процессе импорта.

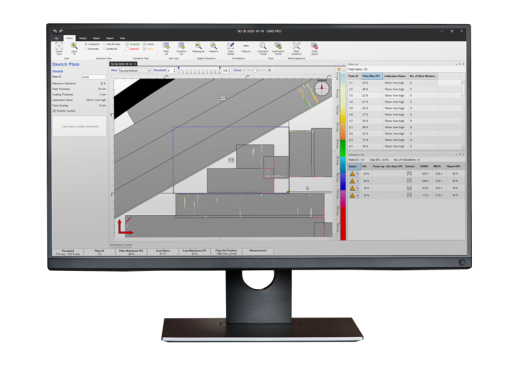

Инструменты анализа
Анализ MFL и STARS
Картографические изображения с высоким разрешением предоставляют приблизительный процент потерь, который можно отфильтровать на основе состояния индикации и порогового уровня. Это означает, что скорость коррозии, расчеты остаточного срока службы и анализ стоимости ремонта могут быть выполнены для формулирования оптимальных стратегий.

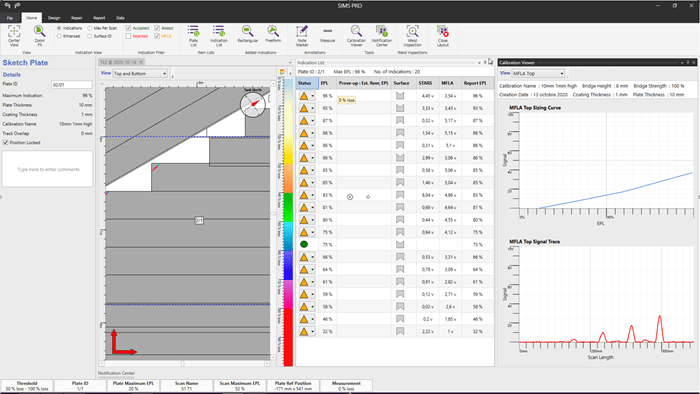

Калибровочные кривые
Пример калибровочной кривой
SIMS PRO автоматически импортирует кривые калибровки из процесса инспекции. Просмотр и включение калибровочных файлов в окончательный отчет повышает прослеживаемость, повторяемость и уверенность в результате проверки как для инспекционной компании, так и для владельца актива.
Проектирование и ремонт резервуаров

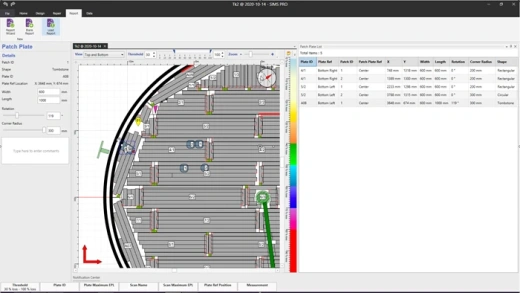

Конструктор ремонтных пластин
Автоматизированная планировка пола резервуара без необходимости использования CAD. Компоненты резервуара можно перетаскивать на компоновку для представления внутренних элементов и препятствий, таких как отстойники, опоры и люки.
Особенности конструкции ремонтной пластины с помощью перетаскивания позволяют быстро создать список, содержащий требуемый ремонт, чтобы резервуар возобновил работу как можно быстрее.
Составление отчета
Пример отчета о состоянии днища
Разрешение инспекционным компаниям создавать шаблоны форматов отчетов для конкретных клиентов обеспечивает согласованность, качество и эффективность. Такова сила SIMS PRO, которая обеспечивает настройку и стандартизацию отчетов, что позволяет проводить сравнения и принимать решения быстрее и с уверенностью.
SIMS PRO эффективно представляет первую по-настоящему безбумажную стратегию создания отчетов в отрасли с единым пользовательским интерфейсом, который генерирует окончательный отчет, не поднимая ручку.
Увеличьте свою производительность

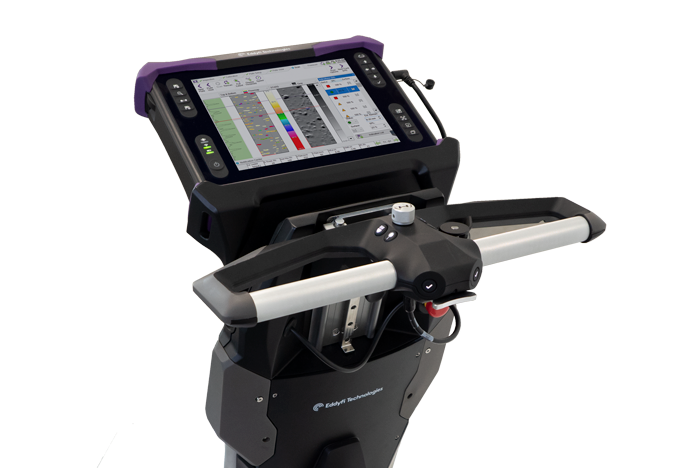

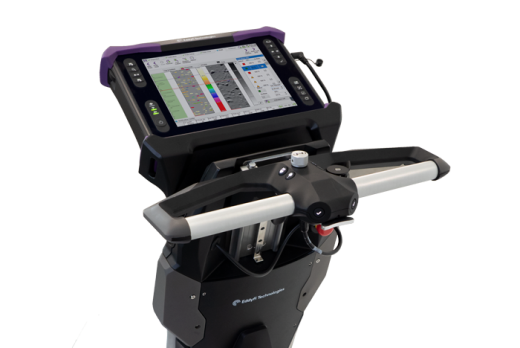

Сбор данных с Floormap X
Запатентованный сканер Floormap® X является единственным сканером дна резервуара MFL Array с такой беспрецедентной эффективностью и способностью работать практически с любым существующим резервуаром.
В сочетании с SIMS PRO это ведущее решение в своей категории для предоставления точных отчетов о картах этажей наиболее эффективным способом, обнаружения небольших дефектов для принятия немедленных мер и увеличения интервалов проверок.
Технические характеристики SIMS PRO
Общие сведения
Функциональные модули
Системные требования (рекомендуемые)
Интеграция
Документация и загрузки
Дополнительные ресурсы
- Видео: Рабочий процесс Floormap X и SIMS PRO
- Технология STARS для контроля двухсторонней коррозии
- Подробнее о SIMS PRO на ndt-solutions.by
По вопросам приобретения и демо-доступа обращайтесь к нашим специалистам.
