Магнитно-вихретоковый дефектоскоп ВИД-345 комплект «ГТУ» производства НПП «Машпроект» — это расширенная профессиональная комплектация для выявления и определения глубины стресс-коррозионных трещин в ферромагнитных конструкциях, в том числе под слоем изоляционного покрытия и/или коррозии.

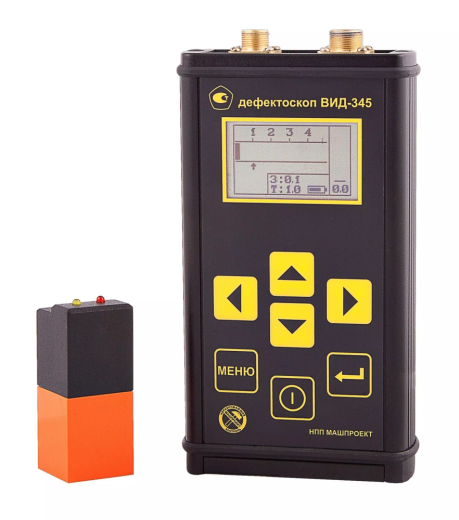

Магнитно-вихретоковый дефектоскоп ВИД-345 (комплект ГТУ)
Магнитно-вихретоковый дефектоскоп ВИД-345 комплект «ГТУ» производства НПП «Машпроект» — это расширенная профессиональная комплектация для выявления и определения глубины стресс-коррозионных трещин в ферромагнитных конструкциях, в том числе под слоем изоляционного покрытия и/или коррозии.
Комбинирование магнитного и вихретокового методов выявления дефектов обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.
КОМПЛЕКТ ГТУ — ПРОФЕССИОНАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПОЛЕВЫХ УСЛОВИЙ!
В комплектацию входят дополнительные датчик и кабель для его подключения к прибору. Предусмотрена специализированная калибровка и настройка под задачи Покупателя.
ВНЕСЕН В ГОСРЕЕСТР СИ РФ • СООТВЕТСТВИЕ ТР ТС 004/2011 и 020/2011
Комплект поставки магнитно-вихретокового дефектоскопа ВИД-345 «ГТУ»
Типовые объекты контроля
- Трубы, трубопроводы
- Нефте- и газопроводы
- Сосуды, сосуды давления
- Объекты энергетического производства
- Детали конструкций, машин и механизмов
Уникальная возможность: одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
Ключевые преимущества комплекта ГТУ
- Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования
- Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия
- Работа через слой изоляции переменной толщины без дополнительных настроек (до 4 мм — с определением глубины, до 10 мм — только поиск трещин)
- Оперативная корректировка режимов работы
- Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия
- Световая и звуковая сигнализация при обнаружении дефекта (наушники в комплекте)
- Два датчика «N-345» в комплекте — основной и резервный
- Два соединительных кабеля для удобной работы
- Дополнительный комплект аккумуляторов Ni-MH (2 шт., ≥2000 мА·ч) для непрерывной работы до 20 часов
- Специализированный ударопрочный кейс для транспортировки и хранения
- Специализированная калибровка и настройка под задачи Покупателя
- Металлические корпуса электронного блока и датчиков для работы в жестких полевых условиях
- Контактная поверхность датчиков из высокопрочной керамики, стойкой к истиранию
Режимы работы
| Режим | Применение |
|---|---|
| Поиск стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия | Применяется при толщине изоляционного покрытия от 0 до 4 мм |
| Поиск стресс-коррозионных трещин | Применяется при толщине изоляционного покрытия до 10 мм |
Технические характеристики
Параметры выявления трещин
Контроль изоляции и коррозии
Конструктивные особенности
Эксплуатационные характеристики
Сравнение комплектаций поставки
| Составляющие комплекта | Базовый | Комплект ГТУ |
|---|---|---|
| Электронный блок дефектоскопа со встроенным аккумулятором | + | + |
| Стандартный датчик «N-345» | 1 шт. | 2 шт. |
| Кабель для подключения датчика к прибору | 1 шт. | 2 шт. |
| Контрольный образец с имитацией трещины «КМ-345» | + | + |
| Паспорт контрольного образца КМ-345.00.00.00 | + | + |
| Контрольный образец изоляционного покрытия толщиной 2 мм | + | + |
| Аккумуляторы Ni-MH 1,2 В; не менее 2000 мА·ч (комплект из 2 шт.) | — | 1 компл. |
| Зарядное устройство | + | + |
| Наушники с переходником | + | + |
| Руководство по эксплуатации (совмещено с паспортом) | + | + |
| Свидетельство о поверке | + | + |
| Защитный чехол и манжета для закрепления прибора на руке оператора | + | + |
| Сумка для безопасной транспортировки и хранения | + | — |
| Специализированный кейс для транспортировки и хранения | — | + |
Дополнительные принадлежности (приобретаются отдельно)
- Дополнительные сменные датчики
- Кабель для подключения датчиков к дефектоскопу
- Комплект запасных аккумуляторов
- Контрольные образцы
