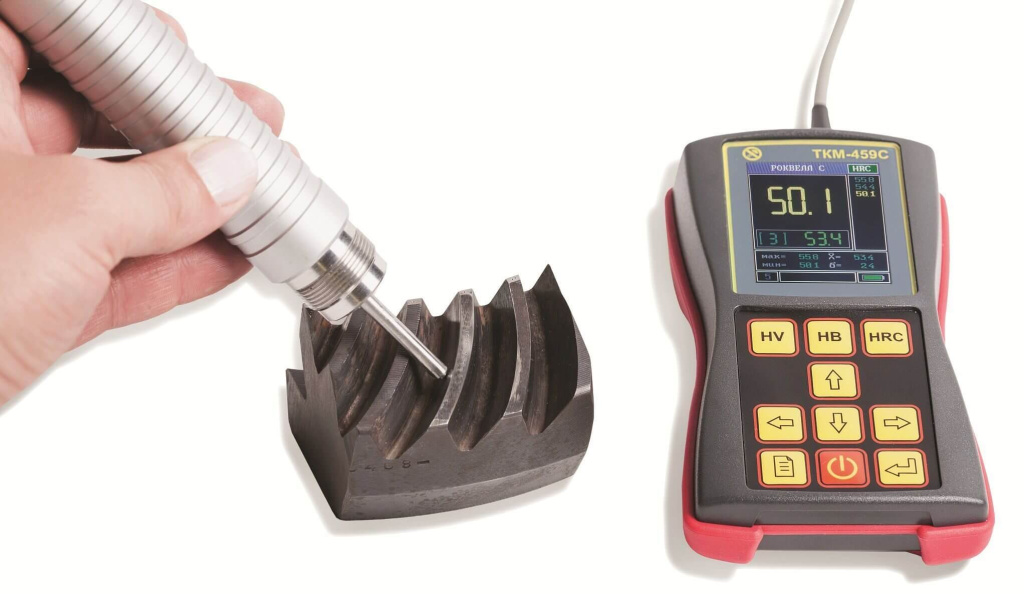

Ультразвуковой твердомер ТКМ-459С «Максимум» производства НПП «Машпроект» — это портативный высокоточный прибор для оперативного измерения твердости металлов и металлических изделий.
Ультразвуковой твердомер ТКМ-459С "Максимум"
Ультразвуковой твердомер ТКМ-459С "Максимум" - это профессиональная комплектация, которая включает полный набор из 5 датчиков для решения любых задач контроля твердости, комплект эталонных мер твердости и специализированное оборудование для подготовки поверхности.
Комплектация "Максимум" поставляется в ударопрочном специализированном кейсе и разработана для специалистов, которым требуется максимальная универсальность: от контроля тонких гальванических покрытий до измерения твердости в труднодоступных местах крупногабаритных изделий.
ПРОФЕССИОНАЛЬНОЕ РЕШЕНИЕ ДЛЯ САМЫХ СЛОЖНЫХ ЗАДАЧ!

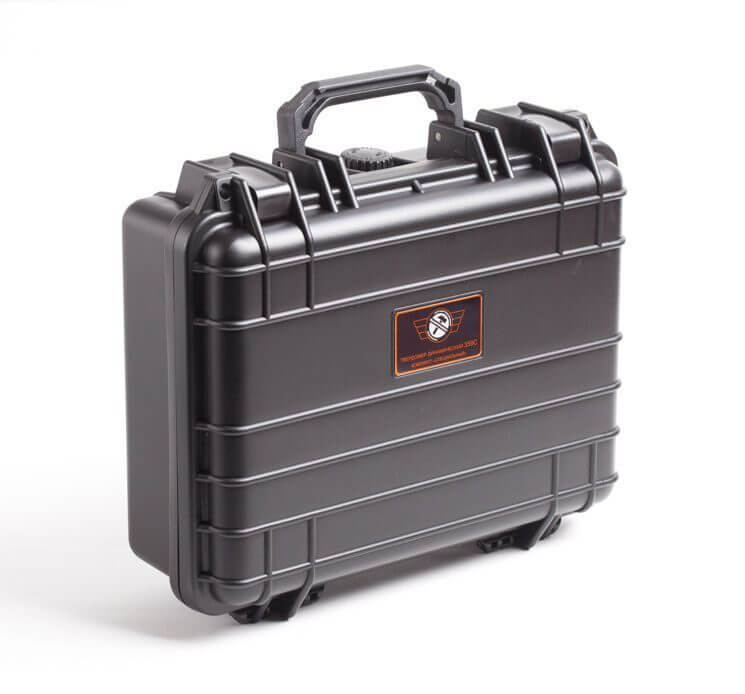

Твердомер ТКМ-459С "Максимум" в специализированном ударопрочном кейсе
Области применения
ТКМ-459С "Максимум" выполняет контроль твердости:
- Углеродистых и конструкционных сталей
- Поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.)
- Жаропрочных, коррозионно-стойких, нержавеющих и других сталей
- Гальванических покрытий (хром, медь, никель, цинк, олово), наплавок
- Изделий сложной конфигурации (зубья шестерен, валы, трубы, пазы)
- Тонкостенных и малогабаритных изделий
- Изделий из мелкозернистых материалов при локальном исследовании свойств
Ультразвуковой твердомер ТКМ-459С "Максимум" внесен в Госреестр СИ Российской Федерации. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011. Включен в реестр СИ ОАО «РЖД».
Ключевые преимущества
- Датчик тип «А» (50Н) - решение основной массы задач контроля
- Датчик тип «Н» (10Н) - для контроля твердости гальванических покрытий
- Датчик тип «С» (100Н) - для изделий с шероховатостью поверхности до 5 класса
- Датчик тип «К» (50Н) - контроль внутри ёмкостей и труб диаметром от 80 мм
- Датчик тип «AL» (50Н) - с удлиненным наконечником 65 мм для труднодоступных мест
- Комплект эталонных мер твердости МТР (ГОСТ 9031) для точной и быстрой калибровки
- Насадка «U-459» для надежного позиционирования на криволинейных поверхностях
- Два соединительных кабеля для удобной работы с разными датчиками
- Ударопрочный специализированный кейс для безопасной транспортировки и хранения всего комплекта
Особенности конструкции
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус - надежная работа в полевых и производственных условиях.
- Интуитивный интерфейс соответствует мировым стандартам и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
- Уникальная система статистической обработки с автоматическим отбросом некорректных замеров.
- Гибкая организация памяти для записи до 12 900 результатов измерений и последующего анализа.
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
- Программирование: дополнительных калибровок (не более 2-х образцов) и дополнительных шкал (от 2-х до 10-ти образцов).
- Сверхмалая площадь зоны контроля - от 1 мм на плоскости, от 5 мм в глухом отверстии (пазу).

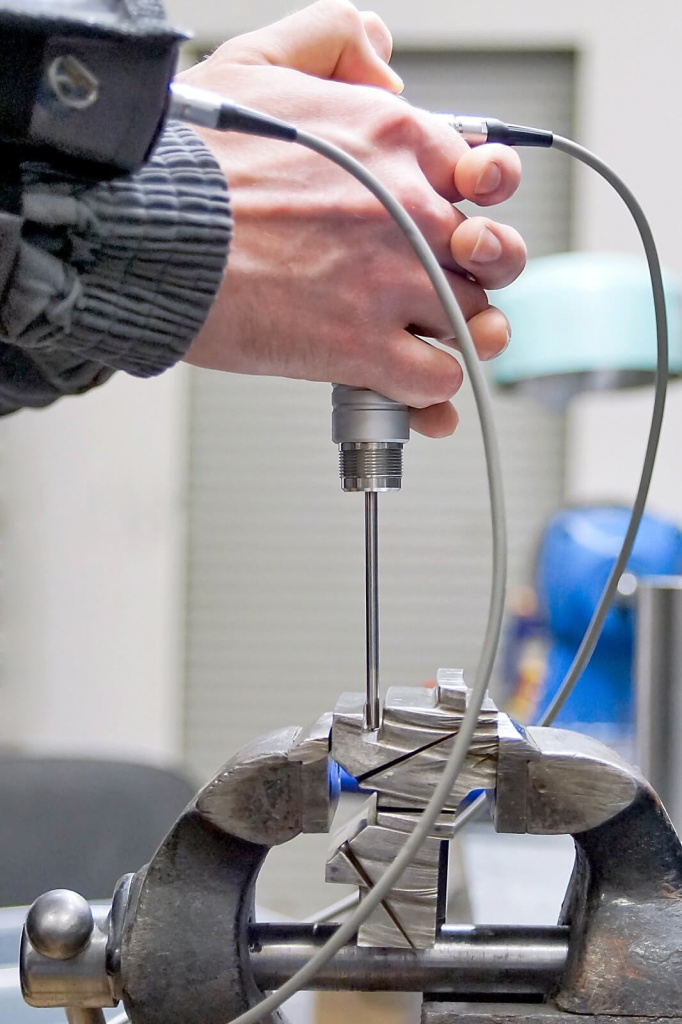

Контроль твердости в труднодоступных местах с датчиком AL с удлиненным наконечником
Характеристика датчиков ТКМ-459С
Датчик тип «А»
Решение основной массы задач контроля.
Датчик тип «Н»
Контроль твердости гальванических покрытий (хром, медь, никель и др.).
Датчик тип «С»
Для изделий с шероховатостью поверхности до 5 класса.
Датчик тип «К»
Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах.
Датчик тип «AL»
Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками (наконечник 65 мм).
Технические характеристики
Основные параметры
Погрешности измерений
Эксплуатационные характеристики
Конструктивные особенности
Сравнение комплектаций поставки
| Составляющие комплекта | «Базовый» | «Специальный» | «Максимум» | «Максимум+» |
|---|---|---|---|---|
| Электронный блок твердомера со встроенным аккумулятором | + | + | + | + |
| Датчик тип «А» (50Н) штатный | + | + | + | + |
| Датчик тип «Н» (10Н) | + | + | ||
| Датчик тип «С» (100Н) | + | + | ||
| Датчик тип «К» (50Н) | + | + | ||
| Датчик тип «AL» (50Н) с наконечником 65 мм | + | + | ||
| Насадка «U-459» для криволинейных поверхностей | + | + | + | |
| Соединительный кабель для датчика | 1 шт. | 2 шт. | 2 шт. | 2 шт. |
| Контрольный образец твердости HRC | + | |||
| Комплект мер твердости МТР (ГОСТ 9031) | + | + | ||
| Смазка притирочная «Циатим-201» | + | + | + | |
| Стенд измерительный Т4 | + | |||
| Аккумуляторная шлифовальная машинка | + | |||
| Зарядное устройство | + | + | + | + |
| Руководство по эксплуатации (совмещено с паспортом) | + | + | + | + |
| ПО на CD-диске | + | + | + | + |
| USB-кабель для ПК | + | + | + | + |
| Защитный чехол и манжета для размещения на руке | + | + | + | + |
| Сумка для переноски и хранения | + | |||
| Специализированный кейс для переноски и хранения | + | + | + |

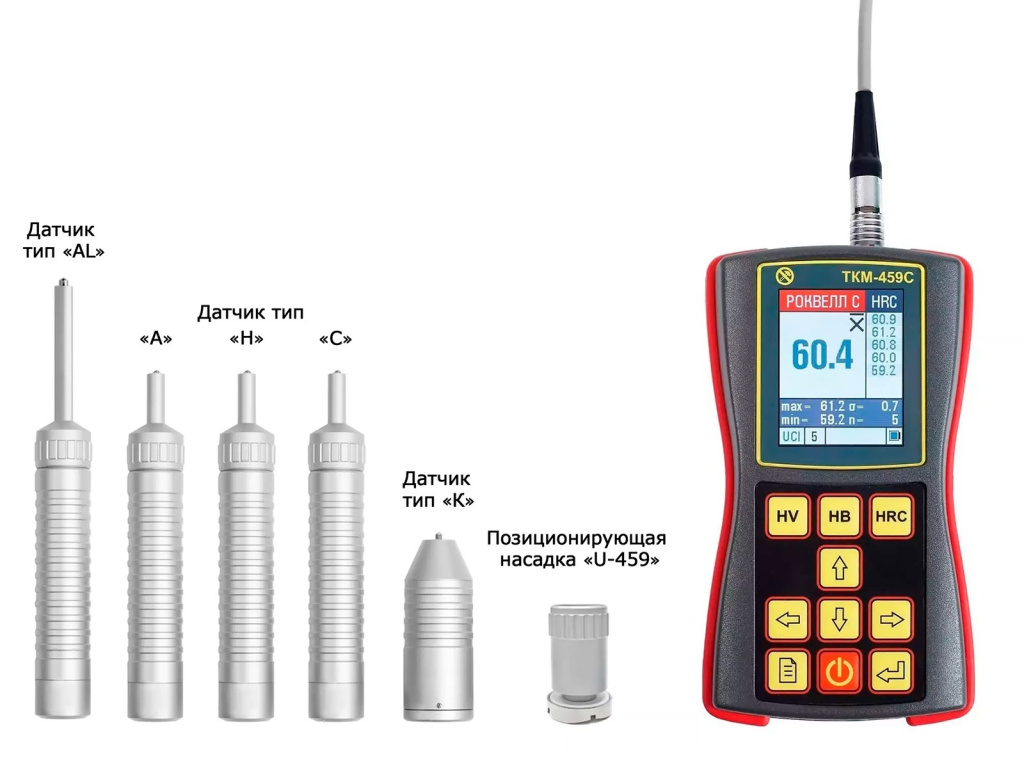

Полный комплект ТКМ-459С "Максимум" с профессиональным набором датчиков и оборудования
Документация и программное обеспечение
Руководство по эксплуатации
Полное руководство пользователя по работе с твердомером ТКМ-459С. Включает инструкции по калибровке с использованием эталонных мер, работе со всеми типами датчиков и специализированным оборудованием.
Скачать PDFОсновные характеристики
Подробные технические характеристики и особенности твердомера ТКМ-459С в формате PDF. Включает полные спецификации всех датчиков и оборудования.
Скачать характеристикиСвидетельство об утверждении типа СИ
Официальное свидетельство об утверждении типа средств измерений. ТКМ-459С внесен в Государственный реестр СИ Российской Федерации.
Просмотреть свидетельствоДополнительные материалы
Для получения дополнительной информации о твердомере ТКМ-459С, методах контроля и программном обеспечении, посетите наши ресурсы:
Полезные ссылки:
Требования к контролируемому изделию:
Базовые требования
- Масса более 1 кг, толщина более 2 мм – дополнительная подготовка не требуется.
- Масса менее 1 кг – изделие необходимо закрепить в тисках или зафиксировать на опорной плите.
- Толщина менее 2 мм – изделие «притереть» на опорной плите с помощью фиксирующей пасты.
- Шероховатость поверхности 1,6 Ra – обеспечивается наибольшая точность измерений.
Подготовка поверхности
- Использование смазки «Циатим-201» для надежной фиксации тонких изделий на плите.
- Применение насадки «U-459» для стабильного перпендикулярного позиционирования датчика на криволинейных поверхностях.
- Очистка зоны контроля от окалины, ржавчины и загрязнений до чистого металла.
