Анализатор магнитный МА-412 (коэрцитиметр) производства НПП «Машпроект» предназначен для неразрушающего контроля качества объемной термообработки, поверхностного упрочнения и напряженного состояния деталей и металлоконструкций из ферромагнитных материалов в лабораторных и цеховых условиях.

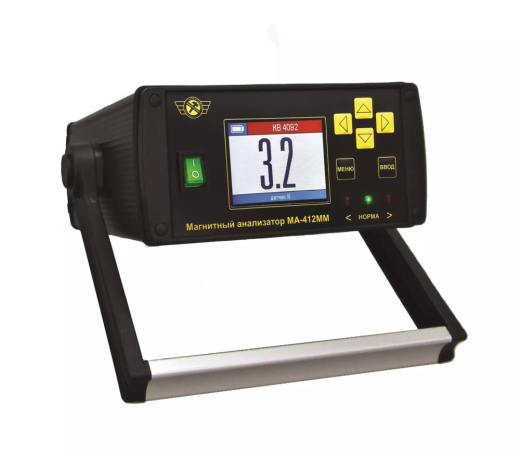

Анализатор магнитный МА-412 (коэрцитиметр)
Анализатор магнитный МА-412 производства НПП «Машпроект» — это многофункциональный коэрцитиметр, предназначенный для неразрушающего контроля физико-механических свойств ферромагнитных материалов и изделий. Прибор позволяет оценивать твердость, предел прочности, предел текучести, ударную вязкость, толщину закаленного слоя, химический состав и другие параметры.
Работа прибора основана на анализе взаимодействия переменного магнитного поля с исследуемым объектом. Магнитные характеристики одновременно зависят от множества физико-химических и структурных свойств среды. Если все факторы, кроме одного, примерно постоянны (в пределах одной партии изделий), прибор может быть настроен на контроль именно этого параметра.
УНИВЕРСАЛЬНЫЙ АНАЛИЗАТОР: ТВЕРДОСТЬ + СТРУКТУРА + СОРТИРОВКА!
ВНЕСЕН В ГОСРЕЕСТР СИ РФ №96385-25 • ISO 9001:2015
Анализатор магнитный МА-412 — контроль качества термообработки и сортировка металлов
Функции прибора
- Контроль качества термической, термомеханической или химикотермической обработки
- Локальный контроль поверхностных слоев ферромагнитных материалов
- Определение объёмной твердости, механических свойств и структуры деталей
- Выявление напряженного состояния изделий
- Сортировка и разбраковка металлов по маркам стали
Главное преимущество МА-412 — возможность применения для сортировки изделий по маркам стали, что делает прибор незаменимым в заготовительном производстве и на входном контроле.
Типовые объекты контроля
- Детали после термической и химикотермической обработки
- Поковки, отливки, прокат
- Сварные швы и околошовные зоны
- Детали машин и механизмов
- Строительные металлоконструкции
- Трубопроводы и элементы энергетического оборудования
- Детали железнодорожного транспорта
Ключевые преимущества
- Высокая точность и стабильность показаний благодаря выполнению низкочастотного намагничивания и размагничивания контролируемого изделия
- Автоматический перевод измеренных магнитных характеристик в значение контролируемого параметра (например, в мм толщины или единицы твердости)
- Компактный ударопрочный корпус с ручкой, которая фиксируется в разных положениях и используется как подставка
- Возможность оснащения датчиками различной конфигурации и размеров для контроля изделий сложной формы
- Интуитивный интерфейс по принципу «ВКЛЮЧИ И РАБОТАЙ»
- Сохранение настроек и калибровок в памяти прибора
При настройке прибора результаты измерений будут выводиться непосредственно в измеряемых единицах, например, в единицах твердости при измерении качества термообработки или в миллиметрах при контроле толщины упрочненного покрытия.
Для изучения зависимости и ввода ее в память прибора необходимо изготовить контрольные образцы (КО).
Требования к контрольным образцам
- В КО для настройки прибора должен быть только один изменяемый параметр, зависящий от выбранной магнитной характеристики, а остальные параметры должны быть неизменны.
- Технология изготовления и аттестации КО разрабатывается отдельно применительно к каждому конкретному случаю.
- КО изготавливаются непосредственно из детали, которую нужно исследовать, при этом необходимо производить анализ химического состава металла и выбирать образцы со средними значениями примесей.
- КО с течением времени может потребоваться заменять, так как магнитные свойства материала могут изменяться.
Рекомендация: для достижения максимальной точности измерений используйте контрольные образцы из той же партии материала, что и контролируемые изделия.
Технические характеристики
Основные параметры
Функциональные возможности
Конструктивные особенности
Эксплуатационные характеристики
Комплект поставки
| Составляющие комплекта | Количество |
|---|---|
| Электронный блок анализатора МА-412 | 1 шт. |
| Датчик (штатный) | 1 шт. |
| Зарядное устройство | 1 шт. |
| Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |
| Кейс или сумка для переноски и хранения | 1 шт. |
Дополнительные принадлежности (приобретаются отдельно)
- Датчики различной конфигурации и размеров для контроля изделий сложной формы
- Контрольные образцы (КО) для настройки прибора под конкретную задачу
- Программное обеспечение для ПК
- Дополнительные кабели
Документация
Руководство по эксплуатации МА-412
Полное руководство пользователя по работе с анализатором магнитным МА-412. Включает инструкции по калибровке, настройке контрольных образцов, работе с датчиками и проведению измерений.
Скачать PDFСвидетельство об утверждении типа СИ РФ
Анализатор магнитный МА-412 внесен в Государственный реестр средств измерений Российской Федерации под номером №96385-25. Система менеджмента качества НПП «Машпроект» соответствует ГОСТ Р ИСО 9001:2015.
