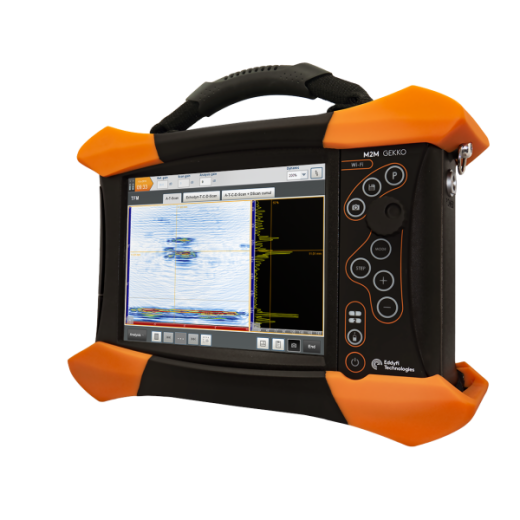

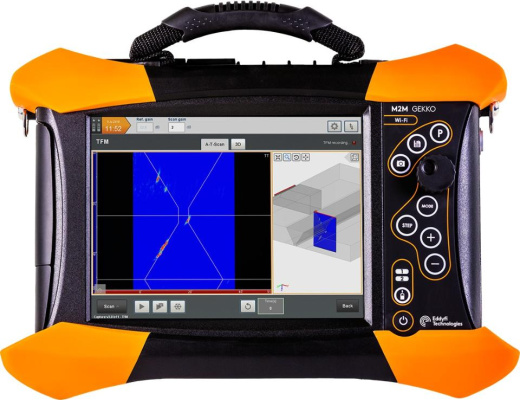

Дефектоскоп высокого разрешения конфигурации PAUT: 32:128PR, 64:64PR или 64:128PR с TFM 32, 64 или 128 каналов и ATFM
M2M Gekko ® - это проверенный на практике дефектоскоп, предлагающий PAUT, UT, TOFD и TFM с помощью оптимизированного пользовательского интерфейса Capture ™. Выпускается в конфигурациях каналов 32: 128, 64:64 или 64: 128, Gekko сочетает в себе высокое разрешение и скорость, сокращая время обучения операторов.
информационный путеводитель:
Усовершенствованное программное обеспечениеИнновации
Характеристики
FMC/TFM*
Фазированная решетка
Особенности:
Самый портативный прибор на рынке:

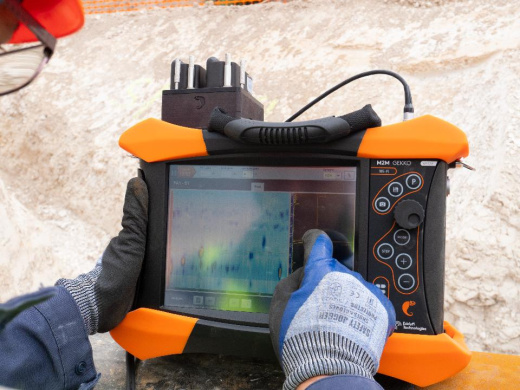

M2M Gekko включает в себя все основные и расширенные функции UT в усиленном компактном корпусе, предназначенном для использования в полевых условиях. Он изначально поставляется с традиционными UT, PAUT и TOFD, а его возможности 3-х осевого кодирования делают Gekko готовым к любой сложной задаче. Этот прочный блок PAUT также предлагает методы TFM / FMC (полный матричный захват) и адаптивный TFM в реальном времени. Бамперы и разъёмы разработаны для обеспечения надежности и универсальности аксессуаров. Яркий резистивный сенсорный экран позволяет использовать его на улице в суровых условиях. Gekko, работающий от 2 батарей с возможностью горячей замены, теперь обеспечивает до 6 часов автономной работы и становится лучшим эталоном в своем ассортименте.
Без компромиссов в производительности:
Инновационная электроника предлагает до 128 каналов, отличное качество сигнала и технологию TFM для улучшенного обнаружения дефектов. Теперь он достигает высокой скорости сканирования и производительности. Кроме того, твердотельный накопитель емкостью 256 ГБ делает работу оператора очень удобной, так как файлы данных неограниченного размера позволяют экономить время в полевых условиях.
Являясь первопроходцем в методе TFM в режиме реального времени, инновации M2M Gekko продолжают совершенствоваться. Используемый в аккредитованных учебных центрах и готовый к стандартам TFM, он извлекает выгоду из передовых алгоритмов за счет оптимизированного программного обеспечения (Capture ™). Простой и мощный, Gekko предлагает новейшие технологии у вас под рукой.
Усовершенствованное ПО CAPTURE:
✔️ Полностью интегрированное ПО для всех методов - от разработки задачи до контроля и составления отчетов.✔️ Интуитивно понятный интерфейс с минимизацией ошибок при проведении настройки прибора.
✔️ Встроенная полная база данных датчиков и сканеров
✔️ Быстрое создание настроек благодаря умному мастеру калибровки, в 3 клика.
✔️ Постоянное совершенствование ПО при помощи сбора данных от пользователей.
Новое поколение Gekko на базе Capture было разработано, чтобы упростить процесс настройки и сэкономить время инспекторов, работающих в сложных условиях. Недавно добавленные функции встроенного плана сканирования и анализа сочетаются с популярными мастерами в три клика для оценки скорости материала, балансировки амплитуды преобразователя, калибровки плоской и притертой призмы, а также автоматизированного TCG (ВРЧ).
Gekko предлагает комплексное решение для контроля - от разработки приложений до контроля и отчетности - Capture предлагает новейшие технологии фазированных решеток за пару щелчков мышью
Инновации на основе повседневных задач:
✔️ Поддержка нескольких групп (до 8 групп)✔️ Возможность контролировать толстостенные объекты из углеродистой и нержавеющей стали с 128-элементой апертурой.
✔️ Картографирование коррозии
✔️ Специальное решение для работы со сложной геометрии для отводов и угловых швов (Y- и T соединения)
Уникальное предложение:
✔️ Полный набор инструментов для TFM, включая калибровку TCG (ВРЧ)✔️ TFM-визуализация с высоким разрешением до 128 элементов
✔️ 3-осевой контроль отводов в режиме реального времени
✔️ 3-осевая контроль для составления карт коррозии
✔️ Отображение результатов контроля угловых швов в реальном времени
✔️ Адаптивный TFM в режиме реального времени (ATFM)
Быстрое подключения:
Решения для подключения - Wi-Fi ™ с активированным ключом, разъем USB 3.0 и выход Gigabit Ethernet - позволяют ускорить передачу данных и удаленно контролировать вашу проверку в сложных условиях (включая лицензию TeamViewer). Кроме того, твердотельный накопитель емкостью 256 ГБ делает работу оператора очень удобной благодаря неограниченному размеру файла данных, что позволяет экономить время в полевых условиях.
Совместим с большинством аксессуаров:
Благодаря PA разъему IPEX и разъёмом для энкодера LEMO16, Gekko совместим не только с Eddyfi ® аксессуарами но и большинством датчиков и сканеров на рынке. Для других конфигураций Eddyfi может предоставить адаптер, чтобы обеспечить совместимость с вашими текущим аксессуарами.
Начиная с версии Capture 3.4 для TFM на Gekko можно использовать до 2 миллионов пикселей (четыре группы по 500к пикселей)
Характеристики:
Параметры: | Значение: |
Размеры (Ш × В × Г) | 355 × 288 × 127 мм (14,0 × 11,3 × 5,0 дюйма) |
Вес |
6,6 кг (14,5 фунта) |
Количество каналов |
7 (GDA) |
Дисплей |
|
Связь | Gigabit Ethernet, Wi-Fi, Dual Mode Bluetooth® 2.1, 2.1+EDR, 3.0, 3.0+HS, 4.0 (BLE), USB 2.0 (×3) |
Степень защиты | IP66 |
Рабочая температура | -10–45°C (14–113°F) |
Температура хранения | с батареей -20–60°C (-4–140°F) |
без батареи -20–70°C (-4–158°F) | |
Тест на прочность (Drop test) | MIL-STD-810G |
FMC/TFM* | |
TFM в реальном времени до 128 элементов 256 kpi | Разрешение изображения выше 4 Mpi при постобработке |
Частота обновления до 110 Гц при 65 kpi | Прямой, косвенный и преобразованный режимы |
Адаптивный TFM в реальном времени (ATFM) ** | Запись FMC |
Доступны все мастера калибровки | 8 уровней разрешения вручную, 1 автоматическая настройка разрешения |
Фазированная решетка: | |
PAUT конфигурации: 32:128PR, 64:64PR или 64:128PR | Линейное, секторное, составное сканирование и CIVA |
Активная апертура до 64 элементов | Калькулятор фазированных решеток с питанием от CIVA |
Линейные, Матричные, Двойные линейные и матричные решетки | True-depth, постоянный звуковой путь & projection focusing modes |
До 8 групп | До 2048 законов фокусировки | Встроенный калькулятор закона фокусировки на пластинах, трубах, угловых швах, отводы |
Размеры, мм
|
410×284×126 мм |
Вес, кг
|
6.4 |
Страна производства
|
Канада |
ATFM
|
Адаптивный TFM в режиме реального времени |
3D
|
Отображение в реальном времени |
TOFD
|
до 4х каналов |
Гарантия
|
24 месяца |
FMC/TFM
|
TFM в реальном времени до 128 элементов |
PAUT
|
32:128PR, 64:64PR или 64:128PR |
