Портативный электромагнит ЭМА-100 производства НПП «Машпроект» применяется для реализации магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале (трещины, волосовины, надрывы) и сварных соединениях (непровары).

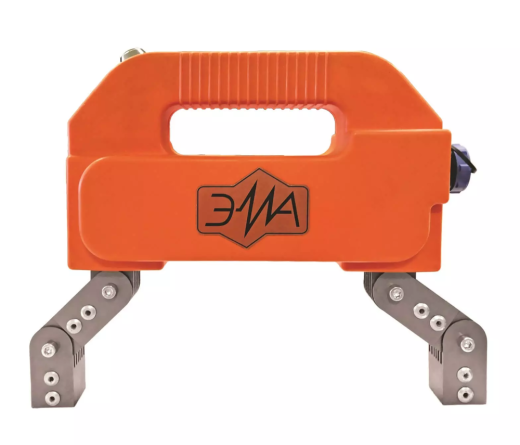

Портативный электромагнит ЭМА-100 для магнитопорошковой дефектоскопии
Портативный электромагнит ЭМА-100 производства НПП «Машпроект» применяется для реализации магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале (трещины, волосовины, надрывы) и сварных соединениях (непровары).
Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40. Контроль осуществляется с помощью электромагнитного ярма, питаемого переменным током.
СООТВЕТСТВИЕ ГОСТ Р 53700-2009 ЧАСТЬ 3 • КЛАСС ЗАЩИТЫ IP54!
Портативный электромагнит ЭМА-100 в работе — магнитопорошковая дефектоскопия
Назначение
- Намагничивание изделий, в том числе сварных швов, магнитным полем переменного тока
- Размагничивание изделий или отдельных зон путем постепенного удаления включенного прибора от поверхности объекта контроля
Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3 «Контроль неразрушающий. Магнитопорошковый метод. Часть 3. Оборудование».
Ключевые преимущества
- Отдельный кабель питания — подключается через специальный герметичный разъем. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита
- Прочный пыле-влагозащищенный корпус с классом защиты IP54 — позволяет работать в сложных производственных или полевых условиях
- Регулируемая шарнирная конструкция ярма — обеспечивает эффективную работу на деталях любой конфигурации и ориентации
- Широкий диапазон межполюсного расстояния — от 30 до 258 мм
- Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков
- Кабель питания, подключаемый через герметичный разъем, облегчает эксплуатацию и транспортировку
- Регулируемая шарнирная конструкция ярма обеспечивает эффективную работу на деталях любой конфигурации
- Возможен контроль различных объектов и их сварных швов
- Процедура размагничивания — простым удалением включенного прибора от поверхности
Типовые объекты контроля
- Сварные швы
- Детали машин и механизмов
- Строительные металлические конструкции
- Трубопроводы
- Металлопрокат
- Отливки
Электромагнит ЭМА-100 применяется для магнитопорошкового контроля изделий в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.
Порядок работы с электромагнитом
Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.
- Перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений
- Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля
- Подключить сетевой кабель к разъему на корпусе электромагнита
- Подключить сетевой кабель к розетке питающей сети (230В, 50Гц)
- Установить электромагнит полюсами в зону контроля на изделии
- Нажать и удерживать кнопку «ПУСК» (расположена на рукоятке электромагнита) для создания в изделии переменного магнитного поля
Для размагничивания изделия необходимо, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем.
ВНИМАНИЕ! Соблюдайте параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя! Не оставляйте подключенный к сети электромагнит без присмотра!
Технические характеристики
Параметры ярма
Электрические параметры
Конструктивные особенности
Эксплуатационные характеристики
Комплект поставки
| Составляющие комплекта | Количество |
|---|---|
| Портативный электромагнит ЭМА-100 | 1 шт. |
| Кабель питания (3 м) | 1 шт. |
| Руководство по эксплуатации, совмещенное с паспортом | 1 шт. |
| Специализированный кейс для переноски и хранения | 1 шт. |
Съемный кабель питания с герметичным разъемом — удобство эксплуатации и транспортировки
Документация
Руководство по эксплуатации ЭМА-100
Полное руководство пользователя по работе с портативным магнитопорошковым электромагнитом ЭМА-100. Включает инструкции по настройке, эксплуатации и техническому обслуживанию.
Скачать PDFОписание портативного электромагнита ЭМА-100
Описание портативного магнитопорошкового электромагнита ЭМА-100 производства НПП «Машпроект». Технические характеристики, принцип работы и области применения.
Скачать описаниеДополнительные материалы
