Портативный ярмовой электромагнит ЭМА-100А производства НПП «Машпроект» применяется для реализации магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015.

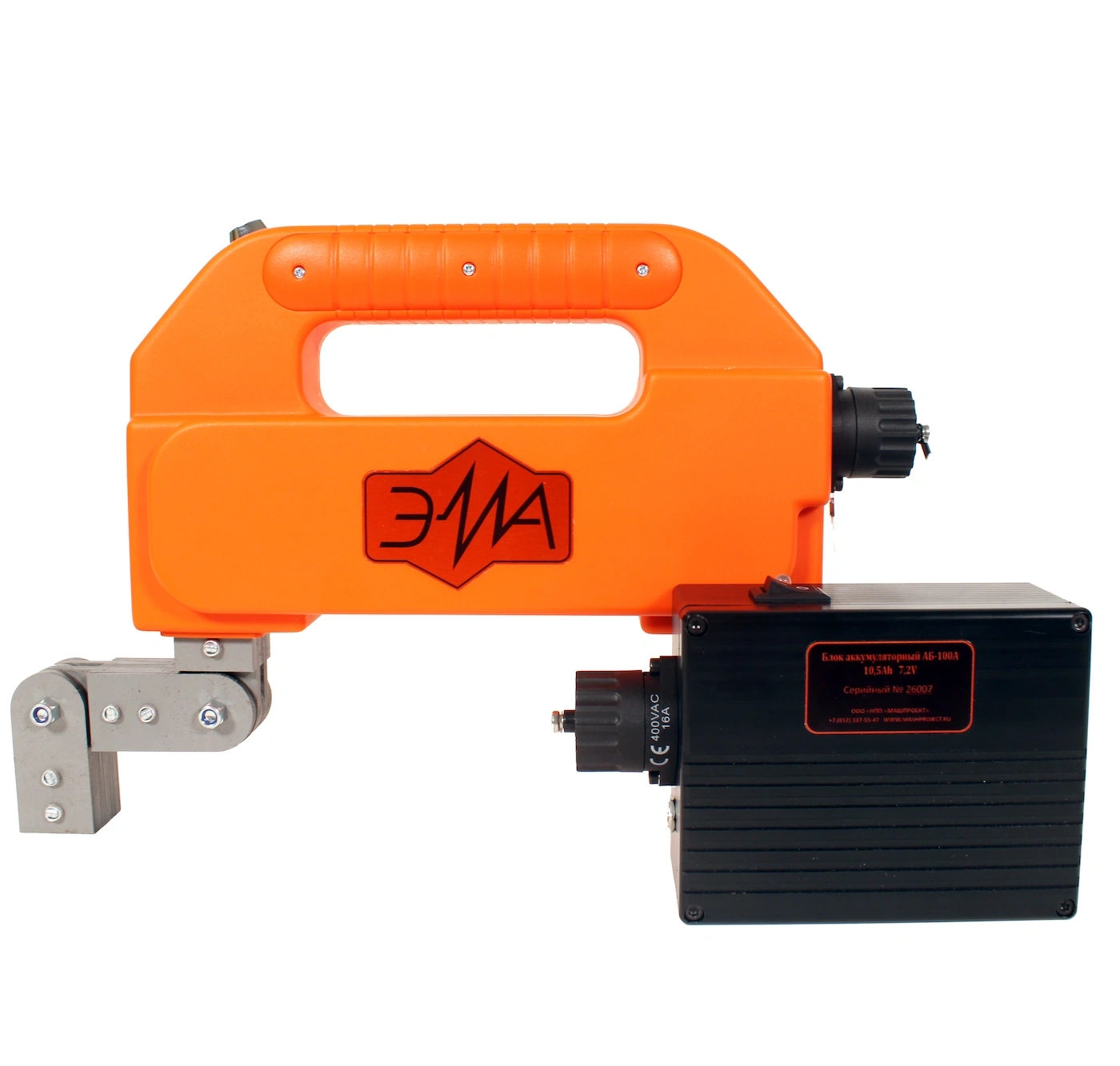

Портативный электромагнит ЭМА-100А (с выносным аккумуляторным блоком)
Портативный ярмовой электромагнит ЭМА-100А производства НПП «Машпроект» применяется для реализации магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале (трещины, волосовины, надрывы) и сварных соединениях (непровары).
Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40. Контроль осуществляется с помощью электромагнитного ярма, питаемого переменным или постоянным током от сети или выносного аккумуляторного блока.
АВТОНОМНАЯ РАБОТА ОТ АККУМУЛЯТОРА • ДО 3 ЧАСОВ НЕПРЕРЫВНО!
СООТВЕТСТВИЕ ГОСТ Р 53700-2009 ЧАСТЬ 3 • КЛАСС ЗАЩИТЫ IP54

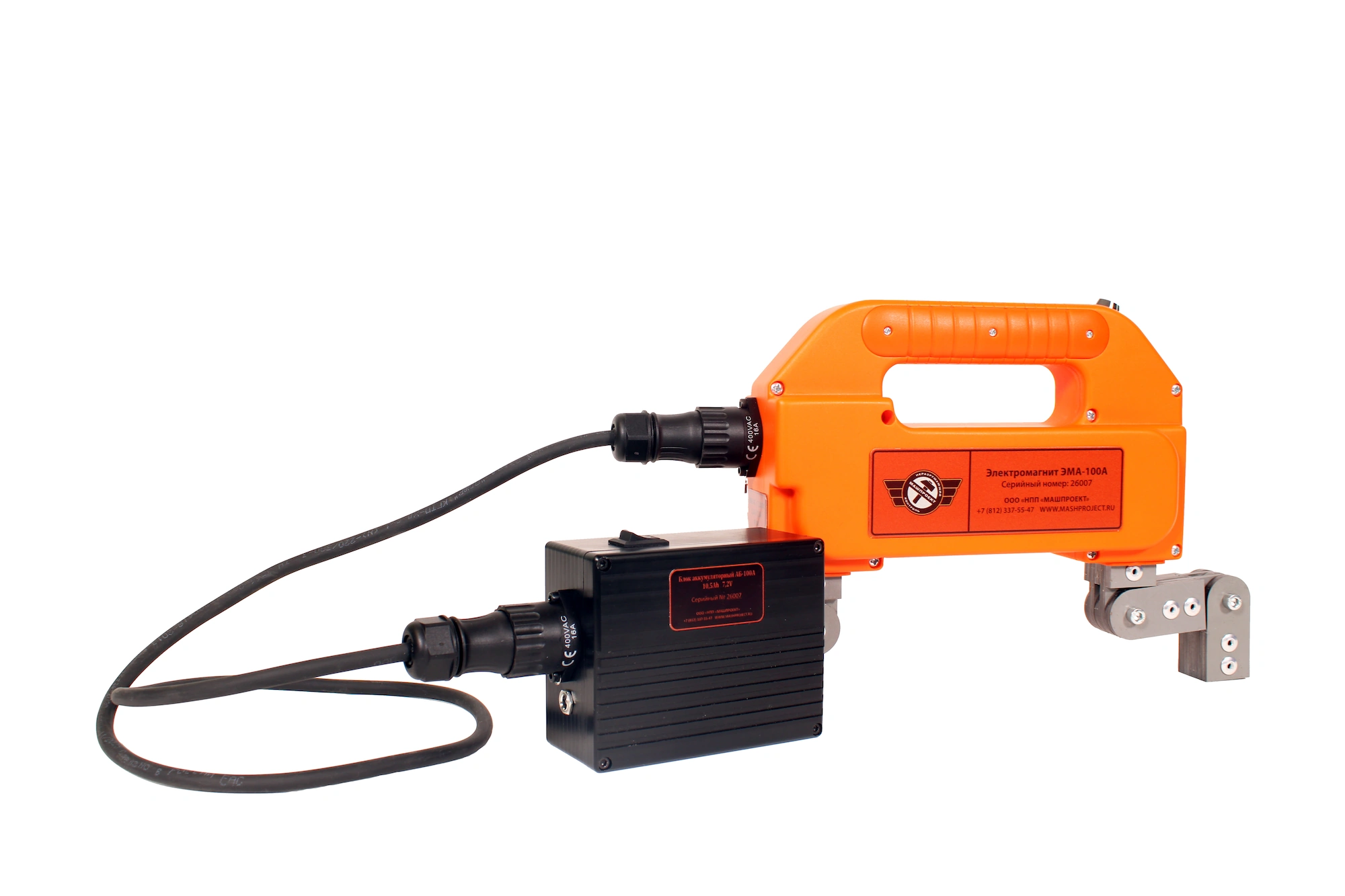

Портативный электромагнит ЭМА-100А в комплекте с выносным аккумуляторным блоком
Назначение
- Намагничивание изделий различных форм и отдельных зон изделий, в т.ч. сварных швов, переменным или постоянным магнитным полем
- В режиме «ПЕРЕМЕННЫЙ ТОК» прибор может использоваться для размагничивания объектов контроля путем постепенного удаления включенного электромагнита от объекта контроля
Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3 «Контроль неразрушающий. Магнитопорошковый метод. Часть 3. Оборудование».
Ключевые преимущества
- Выносной аккумуляторный блок — подключается через герметичный разъем питания, обеспечивающий полную герметичность соединения
- Возможность автономной работы от аккумуляторного блока до 3 часов непрерывно
- Два режима работы — переключатель на торце корпуса: «ВЫКЛ.», «ПЕРЕМЕННЫЙ ТОК», «ПОСТОЯННЫЙ ТОК»
- Возможность подключения как к сети 230В, так и к бортовой сети постоянного тока 6-12В
- Возможность отключения аккумуляторного блока значительно облегчает эксплуатацию и транспортировку электромагнита
- Прочный пыле-влагозащищенный корпус с классом защиты IP54 — позволяет работать в сложных производственных или полевых условиях
- Регулируемая шарнирная конструкция ярма — обеспечивает эффективную работу на деталях любой конфигурации и ориентации
- Широкий диапазон межполюсного расстояния — от 30 до 258 мм
- Удобная ручка и элементы управления для работы в перчатках
- Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков
Типовые объекты контроля
- Сварные швы
- Детали машин и механизмов
- Строительные металлические конструкции
- Трубопроводы
- Металлопрокат
- Отливки
Портативный электромагнит ЭМА-100А применяется для магнитопорошкового контроля изделий в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.
Порядок работы с электромагнитом
Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.
- Перед началом работы необходимо осмотреть электромагнит, сетевой кабель и аккумуляторный блок на наличие повреждений
- Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля
- Подключить сетевой кабель или аккумуляторный блок к разъему на корпусе электромагнита
- При использовании сети переменного тока — подключить сетевой кабель к розетке питающей сети (230В, 50Гц)
- Установить электромагнит полюсами в зону контроля на изделии
- Нажать и удерживать кнопку «ПУСК» (расположена на рукоятке электромагнита) для создания в изделии магнитного поля
Для размагничивания изделия необходимо установить переключатель выбора режима работы в положение «ПЕРЕМЕННЫЙ ТОК»; затем, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем.
ВНИМАНИЕ! Соблюдайте параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя! Не оставляйте подключенный к сети электромагнит без присмотра!

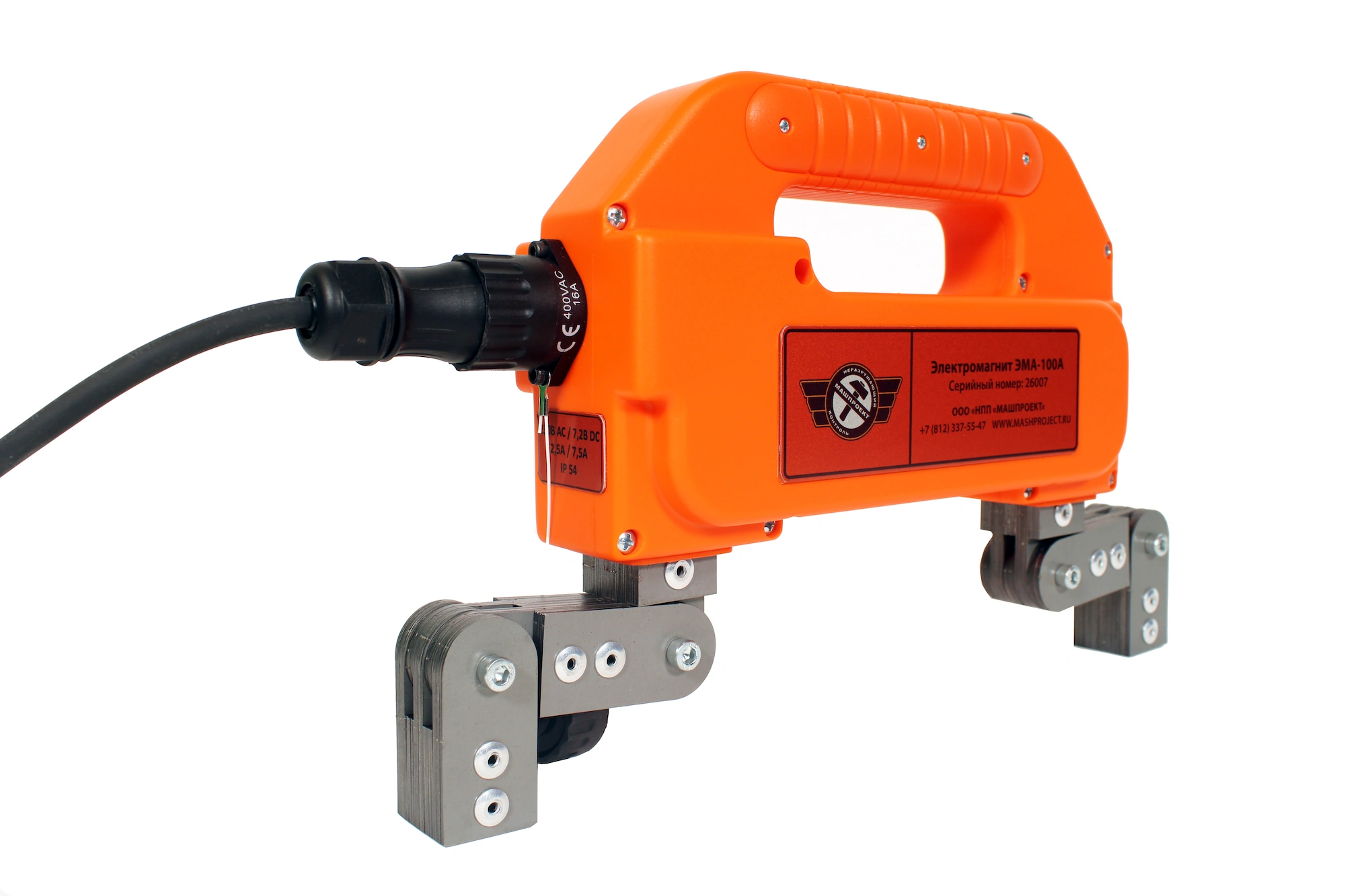

Регулируемое межполюсное расстояние электромагнита ЭМА-100А — от 30 до 258 мм
Технические характеристики
Параметры ярма
Электрические параметры
Сила отрыва (не менее)
Аккумуляторный блок АБ-100А
Конструктивные особенности
Эксплуатационные характеристики
Сравнение электромагнитов серии ЭМА
| Параметры | ЭМА-100 | ЭМА-100А | ЭМА-200 |
|---|---|---|---|
| Рабочее магнитное поле | AC (переменное) | AC / DC | AC / DC |
| Источник питания | Сеть 230В | Сеть 230В + аккумуляторный блок | Сеть 230В |
| Рабочий ток (переменный) | 2,5 А | 2,5 А | 2,5 А |
| Рабочий ток (постоянный) | — | 8 А | 0,25 А |
| Сила отрыва (AC) | 10 кг | 10 кг | 10 кг |
| Сила отрыва (DC) | — | 30 кг | 30 кг |
| Аккумуляторный блок | — | В комплекте (АБ-100А) | — |
| Время автономной работы | — | до 3 часов | — |
| Габариты корпуса | 229 × 243 × 61 мм | 229 × 243 × 61 мм | 229 × 275 × 61 мм |
| Масса (без аккумулятора) | 3,5 кг | 3,8 кг | 3,8 кг |
| Класс защиты | IP54 | IP54 | IP54 |
| Межполюсное расстояние | 30 – 258 мм | 30 – 258 мм | 30 – 258 мм |
Комплект поставки
| Составляющие комплекта | Количество |
|---|---|
| Портативный электромагнит ЭМА-100А | 1 шт. |
| Кабель питания (3 м) | 1 шт. |
| Аккумуляторный блок АБ-100А | 1 шт. |
| Руководство по эксплуатации, совмещенное с паспортом | 1 шт. |
| Специализированный кейс для переноски и хранения | 1 шт. |
Электромагнит ЭМА-100А поставляется в специализированном ударопрочном кейсе
Документация
Руководство по эксплуатации ЭМА-100А
Полное руководство пользователя по работе с портативным магнитопорошковым электромагнитом ЭМА-100А. Включает инструкции по настройке режимов AC/DC, работе с аккумуляторным блоком и техническому обслуживанию.
Скачать PDFОписание портативных электромагнитов ЭМА-100/200
Описание портативных магнитопорошковых электромагнитов ЭМА-100 и ЭМА-200 производства НПП «Машпроект». Технические характеристики, принцип работы и области применения.
Скачать описаниеДополнительные материалы
