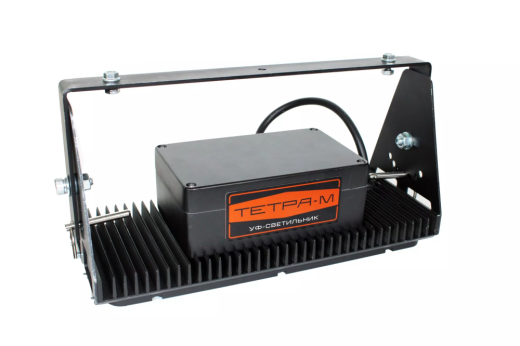

Стационарный светильник ультрафиолетового и белого света Тетра-М
Стационарный светильник Тетра-М производства НПП «Машпроект» является источником УФ-излучения при проведении неразрушающего контроля изделий с применением люминесцентных материалов и источником белого света при использовании монохромных материалов (цветных пенетрантов, черного магнитного порошка).
Прибор применяется для магнитопорошкового (МПД, МК) и капиллярного (КД, ЦД) методов неразрушающего контроля в лабораторных и производственных условиях.
УНИКАЛЬНАЯ РЕГУЛИРОВКА ИНТЕНСИВНОСТИ УФ И ВИДИМОГО СВЕТА!
На текущий момент на рынке нет аналогичных технических решений. Светильник соответствует требованиям ГОСТ 18442-80.
СООТВЕТСТВИЕ ГОСТ 56512-2015 • ГОСТ 53700-2009 • РТМ 1.2А.020-2011
Стационарный УФ-светильник Тетра-М — универсальное решение для магнитопорошкового и капиллярного контроля
Назначение
- УФ-освещение зоны контроля при люминесцентном методе магнитопорошковой и капиллярной дефектоскопии
- Белое освещение при использовании цветных пенетрантов и черного магнитного порошка
- Регулировка интенсивности видимого и УФ-света в соответствии с требованиями ГОСТ 18442-80
- Освещение зоны контроля интенсивностью не менее 2000 мкВт/см² при длине волны 365 нм
Важно! Все заявленные параметры интенсивности УФ-света относятся только к А-спектру. Доля B и C спектров суммарно составляет менее 0,1%, что делает светильник максимально безопасным: интенсивность белого света в УФ-режиме менее 20 лк.
Ключевые преимущества
- Регулируемая интенсивность УФ-излучения до 6000 мкВт/см² и дополнительный видимый свет для универсального применения
- Высококачественные светодиоды позволяют непрерывно использовать светильник более 8 часов без остановки
- Пик интенсивности УФ-света достигается в момент включения и стабилен на протяжении всего времени работы
- Выпускаются модели с УФ и видимым светом, а также только с видимым светом, с возможностью подключения к сети 220В и 24В
- Отличное решение для работы в составе стационарных установок или организованных рабочих мест
- Герметичный и ударопрочный корпус — устойчивость к любым условиям эксплуатации
- Пассивное охлаждение — бесшумная работа без вентилятора
- Линза без помутнения — равномерная засветка в течение всего срока службы
- Класс защиты IP65 — полная защита от пыли и водяных струй
Области применения
- Магнитопорошковая дефектоскопия (МПД, МК)
- Капиллярный контроль (КД, ЦД)
- Люминесцентные методы неразрушающего контроля
- Контроль сварных швов и металлоконструкций
- Контроль деталей машин и механизмов
- Стационарные установки и организованные рабочие места
Для достижения максимальной достоверности магнитопорошкового контроля и комфортной работы со стационарными УФ-осветителями мы рекомендуем использовать дефектоскопы серии СТРИМ.
Технические характеристики
Параметры излучения
Электрические параметры
Конструктивные особенности
Эксплуатационные характеристики
Комплект поставки
| Составляющие комплекта | Количество |
|---|---|
| Источник ультрафиолетового и белого света (осветитель) | 1 шт. |
| Блок управления | 1 шт. |
| Кабель соединительный до блока управления | 1 шт. |
| Кабель сетевой для блока питания (3 м) | 1 шт. |
| Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |
Комплект поставки стационарного УФ-светильника Тетра-М
Документация
Руководство по эксплуатации Тетра-М
Полное руководство пользователя по работе со стационарным УФ-светильником Тетра-М. Включает инструкции по настройке режимов, регулировке интенсивности излучения и техническому обслуживанию.
