Стационарный светильник Тетра-Х производства НПП «Машпроект» является источником УФ-излучения при проведении неразрушающего контроля изделий с применением люминесцентных материалов и источником белого света при использовании монохромных материалов (цветных пенетрантов, черного магнитного порошка).
Стационарный светильник ультрафиолетового и белого света Тетра-Х
Стационарный светильник Тетра-Х производства НПП «Машпроект» является источником УФ-излучения при проведении неразрушающего контроля изделий с применением люминесцентных материалов и источником белого света при использовании монохромных материалов (цветных пенетрантов, черного магнитного порошка).
Прибор применяется для магнитопорошкового (МПД, МК) и капиллярного (КД, ЦД) методов неразрушающего контроля в лабораторных и производственных условиях.
МОЩНОСТЬ ДО 12 000 МКВТ/СМ² • БОЛЬШОЕ ПЯТНО ЗАСВЕТКИ 1200×800 ММ!
Уникальная регулировка интенсивности УФ и видимого света в соответствии с требованиями ГОСТ 18442-80. На текущий момент на рынке нет аналогичных технических решений.
СООТВЕТСТВИЕ ГОСТ 56512-2015 • ГОСТ 53700-2009 • РТМ 1.2А.020-2011

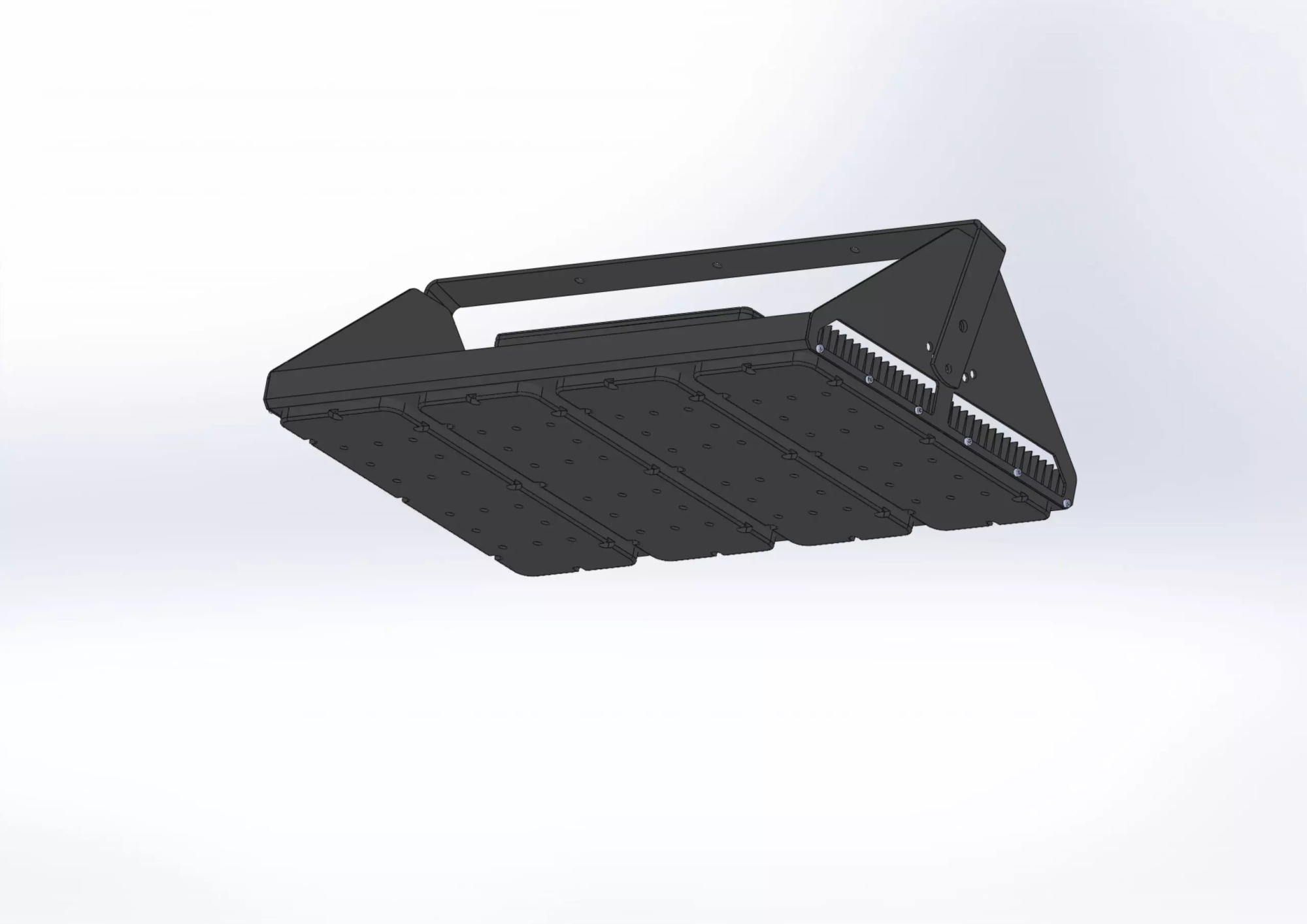

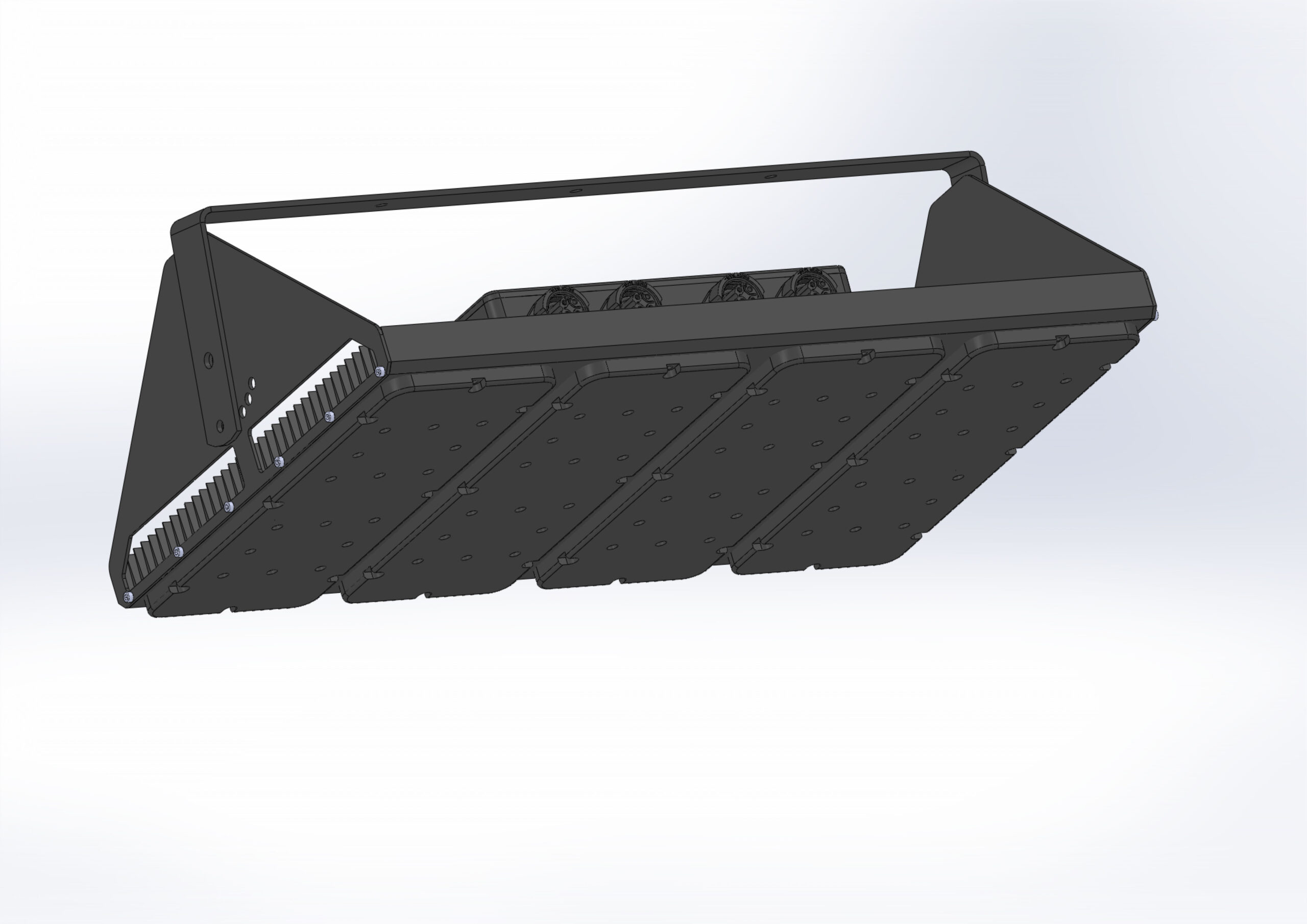

Стационарный УФ-светильник Тетра-Х — увеличенная мощность и большая площадь засветки
Назначение
- УФ-освещение зоны контроля при люминесцентном методе магнитопорошковой и капиллярной дефектоскопии
- Белое освещение при использовании цветных пенетрантов и черного магнитного порошка
- Регулировка интенсивности видимого и УФ-света в соответствии с требованиями ГОСТ 18442-80
- Освещение зоны контроля интенсивностью не менее 2000 мкВт/см² при длине волны 365 нм
Важно! Все заявленные параметры интенсивности УФ-света относятся только к А-спектру. Доля B и C спектров суммарно составляет менее 0,1%, что делает светильник максимально безопасным: интенсивность белого света в УФ-режиме менее 20 лк.
Ключевые преимущества
- Регулируемая интенсивность УФ-излучения до 12 000 мкВт/см² и дополнительный видимый свет для универсального применения
- Большое пятно засветки — не менее 1200×800 мм при интенсивности ≥2000 мкВт/см² на расстоянии 80 см
- 72 высококачественных светодиода (32 УФ + 40 белого света) позволяют непрерывно использовать светильник более 8 часов без остановки
- Пик интенсивности УФ-света достигается в момент включения и стабилен на протяжении всего времени работы
- Выпускаются модели с УФ и видимым светом, а также только с видимым светом, с возможностью подключения к сети 220В и 24В
- Отличное решение для работы в составе стационарных установок или организованных рабочих мест
- Герметичный и ударопрочный корпус — устойчивость к любым условиям эксплуатации
- Пассивное охлаждение — бесшумная работа без вентилятора
- Линза без помутнения — равномерная засветка в течение всего срока службы
Области применения
- Магнитопорошковая дефектоскопия (МПД, МК)
- Капиллярный контроль (КД, ЦД)
- Люминесцентные методы неразрушающего контроля
- Контроль сварных швов и металлоконструкций
- Контроль деталей машин и механизмов
- Стационарные установки и организованные рабочие места
Для достижения максимальной достоверности магнитопорошкового контроля и комфортной работы со стационарными УФ-осветителями мы рекомендуем использовать дефектоскопы серии СТРИМ.
Сравнение светильников Тетра-М и Тетра-Х
| Параметры | Тетра-М | Тетра-Х |
|---|---|---|
| УФ-светодиоды / белые светодиоды | 8 / 8 | 32 / 40 |
| Диапазон интенсивности УФ-излучения | 300 – 6 000 мкВт/см² | 300 – 12 000 мкВт/см² |
| Пятно УФ ≥2000 мкВт/см² | 370 × 260 мм (на 38 см) | 1200 × 800 мм (на 80 см) |
| Напряжение питания | 220 В | 24 В |
| Потребляемый ток | — | 2,5 А |
| Габариты осветителя | 334 × 120 × 161,5 мм | 300 × 500 × 160 мм |
| Масса осветителя | 3,4 кг | 13 кг |
| Засветка видимым спектром в УФ-режиме | ≤ 20 лк | ≤ 20 лк |
Технические характеристики
Параметры излучения
Электрические параметры
Конструктивные особенности
Эксплуатационные характеристики
Комплект поставки
| Составляющие комплекта | Количество |
|---|---|
| Источник ультрафиолетового и белого света (осветитель) | 1 шт. |
| Блок управления | 1 шт. |
| Кабель соединительный до блока управления | 1 шт. |
| Кабель сетевой для блока питания (3 м) | 1 шт. |
| Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |

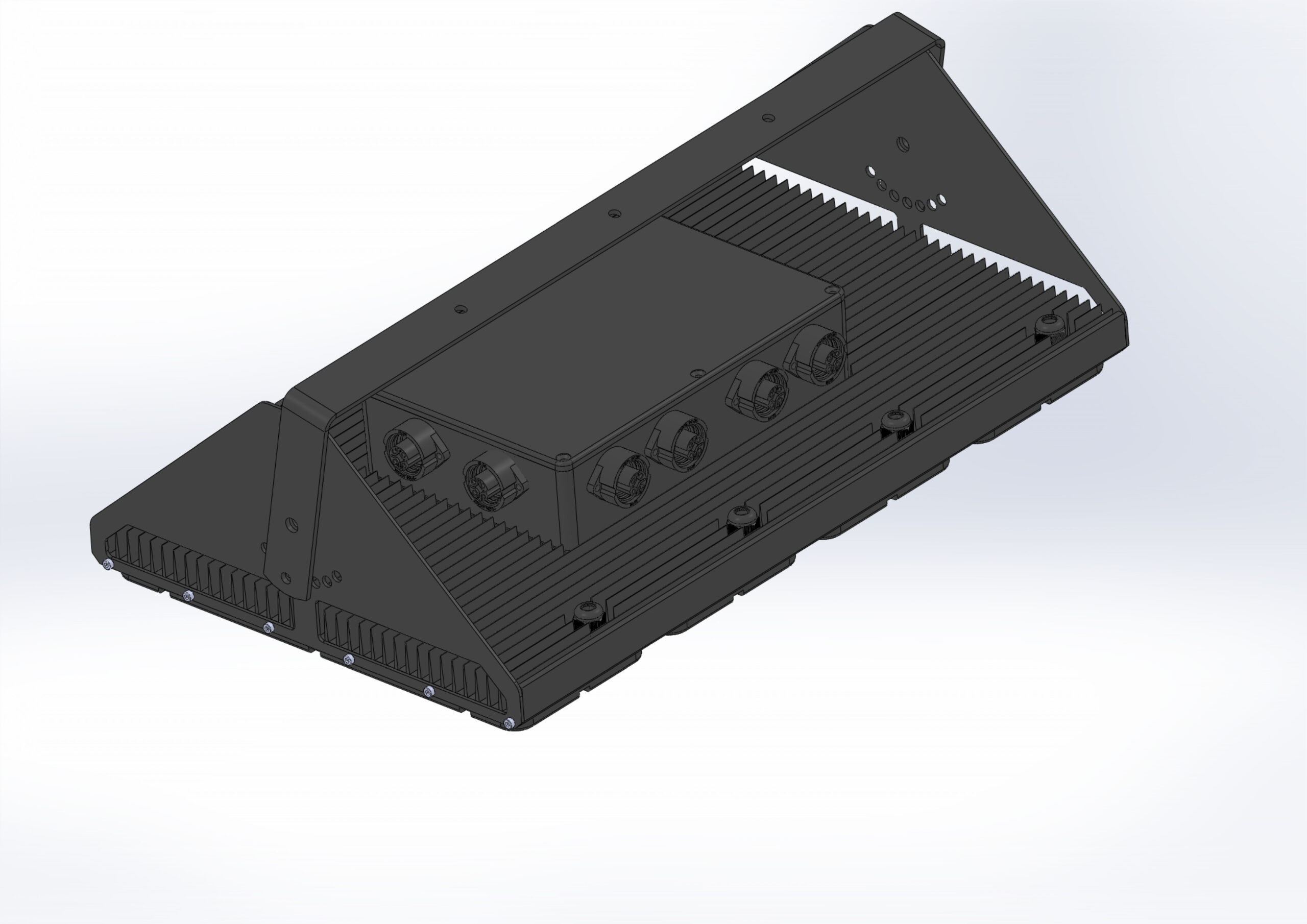

Комплект поставки стационарного УФ-светильника Тетра-Х
