Магнитопорошковый дефектоскоп СТРИМ-15 производства НПП «Машпроект» предназначен для неразрушающего контроля металлических изделий методом магнитопорошковой дефектоскопии в полевых, производственных или лабораторных условиях.

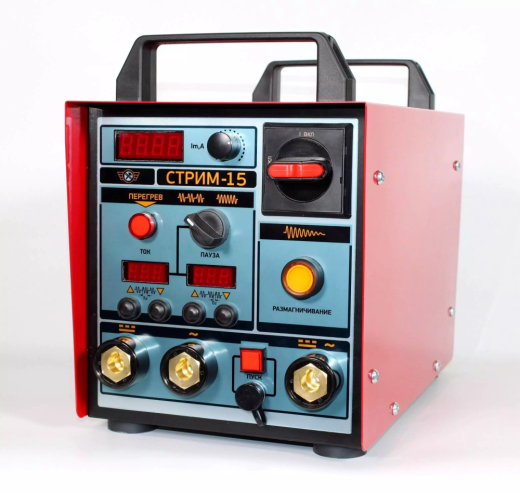

Магнитопорошковый дефектоскоп СТРИМ-15 переносной
Магнитопорошковый дефектоскоп СТРИМ-15 производства НПП «Машпроект» предназначен для неразрушающего контроля металлических изделий методом магнитопорошковой дефектоскопии в полевых, производственных или лабораторных условиях.
С помощью прибора выявляют поверхностные и подповерхностные дефекты изделий из ферромагнитных материалов: трещины, флокены, несплавления. Принцип работы основан на намагничивании объекта контроля для поиска различных несплошностей с последующим размагничиванием.
МОБИЛЬНОСТЬ + ВЫСОКИЙ ВЫХОДНОЙ ТОК = ЭФФЕКТИВНЫЙ КОНТРОЛЬ!
Прибор используется для проверки структурного состояния, прочностных и иных механических свойств различных заготовок, металлоконструкций, деталей железнодорожного транспорта — как на стадии изготовления, так и в процессе эксплуатации.
Переносной магнитопорошковый дефектоскоп СТРИМ-15 от НПП «Машпроект»
Типовые объекты контроля
- Строительные металлические конструкции
- Зубчатые колеса
- Литые детали и отливки
- Поковки
- Детали железнодорожного транспорта
- Трубопроводы и элементы энергетического оборудования
Дефектоскоп разработан в соответствии с ГОСТ Р 56512-2015 «Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы» и ГОСТ Р 53700-2009 «Контроль неразрушающий. Магнитопорошковый метод. Часть 3. Оборудование».
Ключевые преимущества
- Переменный и постоянный (выпрямленный однополупериодный) ток намагничивания
- Плавная регулировка амплитуды тока
- Намагничивание непрерывным и прерывистым (импульсным) током
- Индикация непосредственно амплитудного значения тока намагничивания
- Гибкая настройка прерывистого тока, вплоть до работы одиночными импульсами
- Автоматическое размагничивание объектов контроля
- Сохранение настроек при выключении
- Автоматическая защита от перегрева
- Подключение различных намагничивающих устройств
- Мобильность и малый вес успешно сочетаются с высокой величиной генерируемого выходного тока
- Оператор может проводить как циркулярное, так и продольное намагничивание объектов контроля
- Подходит для работы в стационарных стендах магнитопорошкового контроля
- Выполняет неразрушающий контроль объектов из ферромагнитных материалов в полевых, производственных или лабораторных условиях
Помимо модели СТРИМ-15, доступна версия СТРИМ-15A без постоянного тока. Также в линейке представлены модели СТРИМ-10, СТРИМ-10A и СТРИМ-20, СТРИМ-20A с другими параметрами выходного тока.
Сравнение моделей серии СТРИМ
| Параметры | СТРИМ-10 | СТРИМ-10A | СТРИМ-15 | СТРИМ-15A | СТРИМ-20 | СТРИМ-20A |
|---|---|---|---|---|---|---|
| Ток, А | > 1000 | > 1000 | > 1500 | > 1500 | > 2000 | > 2000 |
| Переменный ток | + | + | + | + | + | + |
| Выпрямленный ток | + | — | + | — | + | — |
| Прерывистый ток | + | + | + | + | + | + |
| Таймер | — | — | — | — | + | + |
| Автоматическое размагничивание | + | + | + | + | + | + |
| Настройка размагничивания | — | — | — | — | + | + |
| Электрическое подключение | 230В, 10А | 230В, 10А | 230В, 16А | 230В, 16А | 230В, 32А | 230В, 32А |
| Вес, кг | 16 | 14 | 22 | 19 | 30 | 27 |
Возможно нестандартное исполнение дефектоскопов по запросу заказчика.
Технические характеристики СТРИМ-15
Параметры тока намагничивания
Режимы намагничивания
Токовые кабели
Рабочие характеристики
Конструктивные особенности
Комплект поставки
Базовый комплект:
| Составляющие комплекта | Количество |
|---|---|
| Блок дефектоскопа | 1 шт. |
| Токовый кабель 3 м сечением 70 мм² с пистолетной рукояткой и контактным наконечником | 1 шт. |
| Токовый кабель 3 м сечением 70 мм² с пистолетной рукояткой, контактным наконечником и кнопкой включения тока | 1 шт. |
| Сетевой кабель (съемный, 3 м) | 1 шт. |
| Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |
Дополнительные принадлежности (приобретаются отдельно)
- Соленоиды различных типов
- Токовые кабели и ручки
- Контактные наконечники из разных металлов
- Сетевой кабель нестандартной длины
- Педаль включения тока
- Специализированные устройства намагничивания
- Тележка для транспортировки
Магнитопорошковый дефектоскоп СТРИМ-15 в комплекте с токовыми кабелями и наконечниками
Документация
Руководство по эксплуатации СТРИМ-15 / 15А
Полное руководство пользователя по работе с магнитопорошковым дефектоскопом СТРИМ-15. Включает инструкции по настройке режимов намагничивания, работе с токовыми кабелями и проведению контроля.
Скачать PDFОписание дефектоскопа СТРИМ-15
Описание магнитопорошкового дефектоскопа СТРИМ-15 производства НПП «Машпроект». Технические характеристики, принцип работы и области применения.
Скачать описаниеДополнительные материалы
