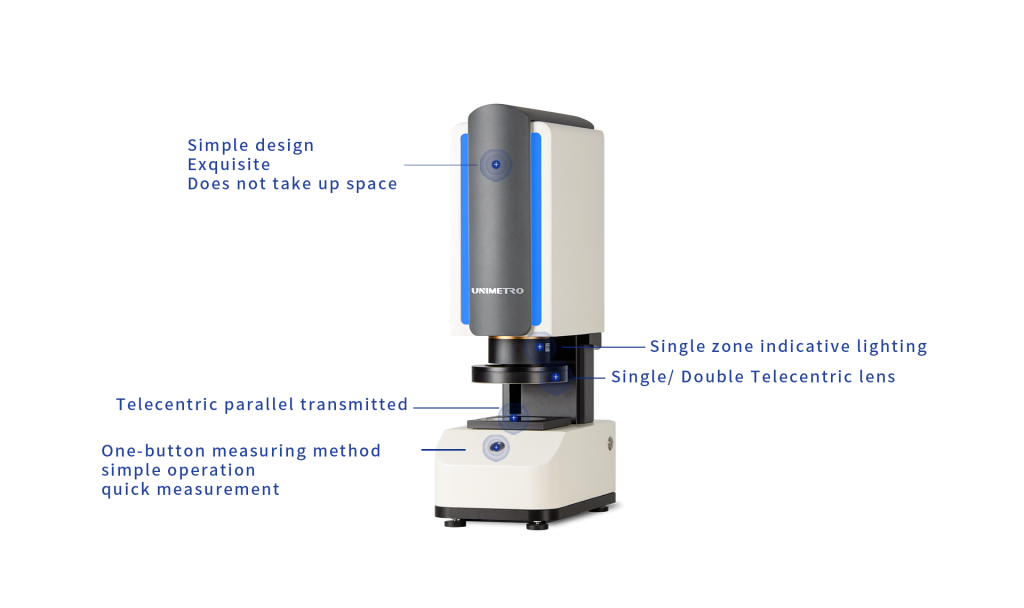

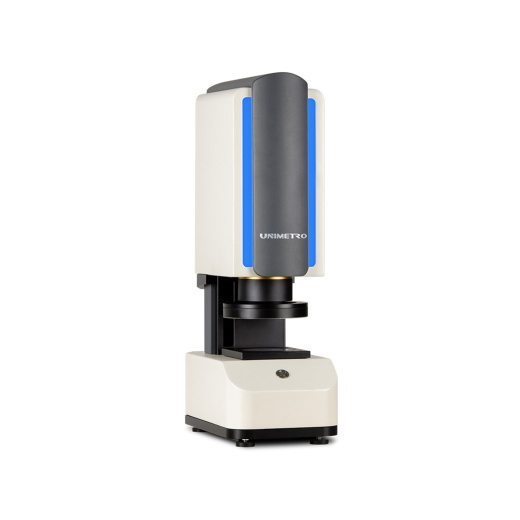

Универсальная оптическая измерительная система AVANT - это новый тип видео измерительных машин от UNIMETRO. Система отличается от традиционных 2D-измерительных машин тем, что для ее работы больше не требуются линейные шкалы и объективы с большим фокусным расстоянием для обеспечения точности измерения.
В ВИМ AVANT используются телецентрический зум-объектив с большим углом обзора (FOV) и большой глубиной резкости, камера с большим разрешением и программное обеспечение, обеспечивающее функции высокоскоростной цифровой обработки в сочетании с высокоточными алгоритмами анализа изображения детали. Система AVANT может одновременно выполнять оценку всех размеров на детали нажатием одной кнопки.
Оптическая машина AVANT применяется для контроля деталей в различных областях: электроника, пресс-формы, литье под давлением, микроэлектроника, РТИ, намагниченные детали, точная штамповка, разъемы и коннекторы, бытовая техника, печатные платы, медицинское оборудования и другие.
Система лишена недостатков традиционных оптических микроскопов и видеоизмерительных машин
Нет необходимости тратить время на фокусировку, перемещение координатного стола, измерение каждого элемента отдельно. Исключается человеческий фактор благодаря полной автоматизации измерительного процесса.
Преимущества:
- Детали можно размещать произвольно без дополнительной фиксации или позиционирования.
- Быстрый контроль, одновременно можно измерить до 512 измерений.
- Пакетное измерение, в котором одновременно можно разместить до 99 изделий.
- Одним щелчком мыши пользователь может получить точные результаты измерений и исключить человеческие ошибки.
- Объектив с высокой глубиной резкости, даже для деталей с разницей в сегментах, позволяет пользователю получить точную фокусировку за один раз, что повышает эффективность.
- Автоматическая идентификация совпадающих характеристик детали для обеспечения повторяемости измерений.
- Простое программирование настроек, даже операторы без опыта проведения измерений могут быстро приступить к работе.
- Технология субпиксельной обработки изображений обеспечивает более высокую точность измерений.
- Вывод отчетов о быстрых измерениях и статистика данных.
- В комплект входят светодиодные индикаторы, пользователи легко оценивают результат измерения: ОК/НЕТ.
- Телецентрический параллельный контурный свет используется для минимизации деформации изображения и адаптации к более разнообразным приложениям измерения заготовок.
- Опциональная линза с двойным увеличением обеспечивает переключаемое увеличение и угол обзора, одновременно учитывая общие детальные измерения.
- Быстрый доступ к автоматизации.
Технические характеристики:
| Видеокамера | 20MP цветная камера высокого разрешения |
| Объектив | Телецентрический / Бителецентрический |
| Система подсветки Drop shot system | Кольцевая подстветка (белый спектр) |
| Проходящая система подсветки |
Телецентрический проходящий свет (белый спектр) |
| Поле зрения (FOV), мм | 83 х 63 |
| Повторяемость, мкм | ±3 |
| Программное обеспечение | UNIMETRO INS/F |
| Разрешение | 0.1 мкм |
| Измерительный диапазон вдоль оси Z, мм | 100 |
| Габаритные размеры, мм |
250х440х835 |
| Масса, кг | 70 |
| Электропитание | 110-230V，50/60Гц |
